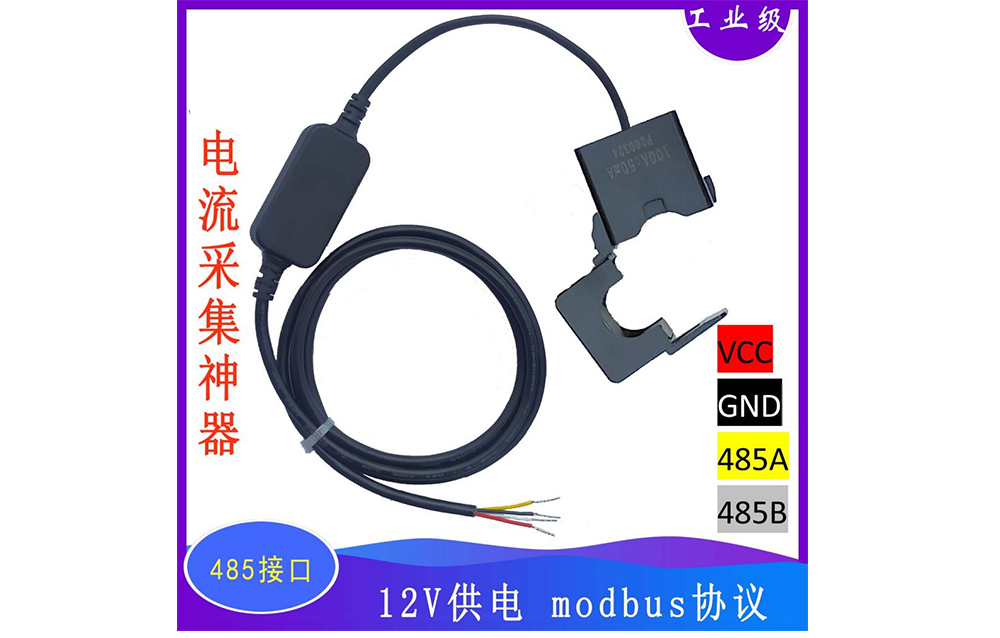

开口式开合互感器

开口式开合互感器

Ø 采用高精度计量芯片,测量精度高

Ø 开合式设计,安装方便

Ø 安装简单,快速部署,助力物联网项目快速落地


产品详情

       1 产品概述


SC-GP-CT485开口式电流互感器是上海数采物联网科技有限公司推出的一款可以把交流电模拟信号转换成485数字信号的一种电流传感器(互感器),产品内置32ARM系列 MCU和高精度计量芯片,经多点校准的电流转换模块。具有精度高,响应快的特点。SC-GP-CT485可以和市面上常见的数据采集网关、DTU可编程控制器PLC、上位机直接进行数据交互。

本产品广泛用于交流电机,照明设备,空气压缩机,采暖通风与空调装置,建筑物的自控制系统,设备OEE开机率、工业互联网,农网改造项目等场景的电流监测采集场景。

服务理念

我司郑重承诺:

您购买的不仅仅是产品,还有细致、周到的技术支持服务!!!( =^_^= )

凡购买我司无线产品,我们免费提供远程指导,远程配置调试服务,将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务!

产品特性

线序定义

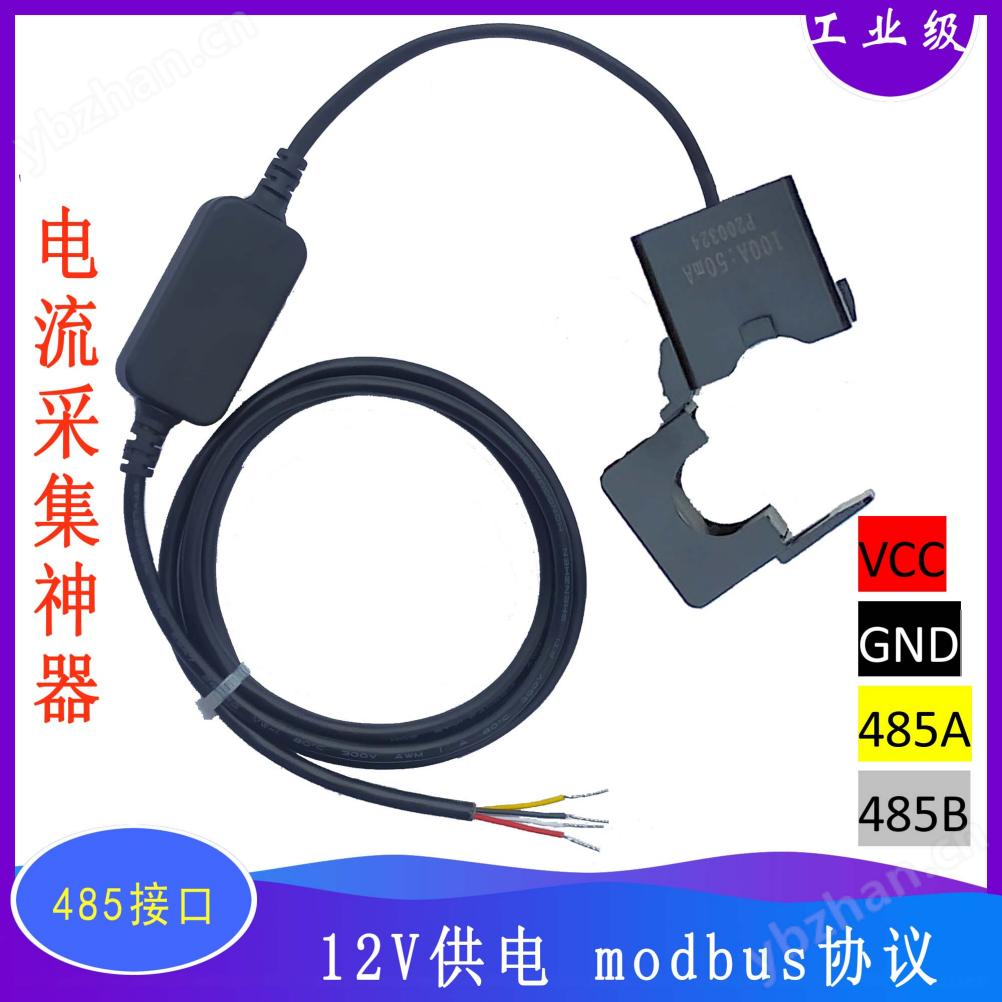

红色:+12V   黑色GND  黄色485A  白色485B

线长:默认1

采集特性

电流检测范围:  AC 0.2A-100A,可定制其他大量程互感器

电气特性

供电方式:5~24V 直流

工作功耗:0.5W

工作频率50-60Hz

通信特性

传输方式:RS485

通讯协议:  Modbus RTU

结构特性

材质:ABS塑料(外壳)

安装方式:卡扣安装

工作环境

温度-20°C70°C

存储环境

温度-20°C80°C

产品核心优势

Ø 采用高精度计量芯片,测量精度高

Ø 开合式设计,安装方便

Ø 安装简单,快速部署,助力物联网项目快速落地

Modubus通讯协议说明

5.1 串口通讯参数

波特率:9600      数据位:8      校验:NONE      停止位:1

5.2 功能码定义

上位机读取数据或接受报警数据采用03功能码。

上位机控制下位机设备(互感器)采用06功能码。

5.3 寄存器点表定义

序号

寄存器地址

参数含义

读写属性(R/W)

数据格式

1

0x01

电流高16位

R

unsigned int

32位无符号整数)

2

0x02

电流低16位

R

5.4 通讯报文示例

采集 01 号从设备的电流数据

主机请求报文

1

2

3

4

5

6

7

8

地址码

功能码

起始地址

寄存器编号

CRC效验码

高字节

低字节

高字节

低字节

高字节

低字节

0x01

0x03

0x00

0x00

0x00

0x02

0xC4

0x0B


从机响应报文

1

2

3

4      5

6      7

8

9

地址码

功能码

字节数

寄存器数据

CRC校验码

高字节

低字节

高字节

低字节

0x01

0x03

0x04

0x00  0x03

0x00  0x72

0x8A

0x16

数据解析说明:第 1 位为响应报文的设备地址,第 45 67位为采集的 32 位电流数据(32 进制 0x00030071 等于十进制 196722,精度0.0001(A),对应电流是19.6722(A),第 89 位为 CRC 校验位。

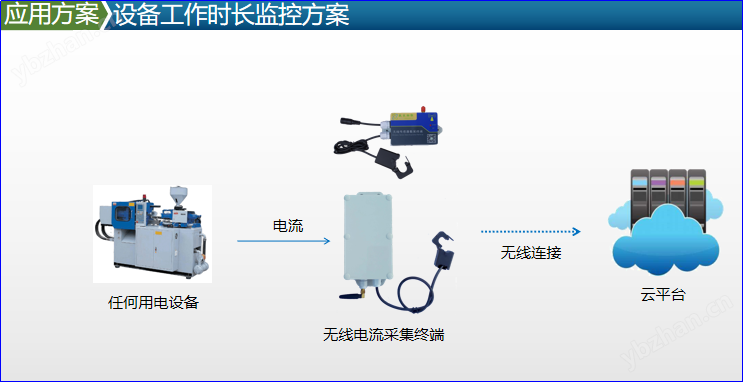

应用案例



纺织厂生产设备电流数据采集

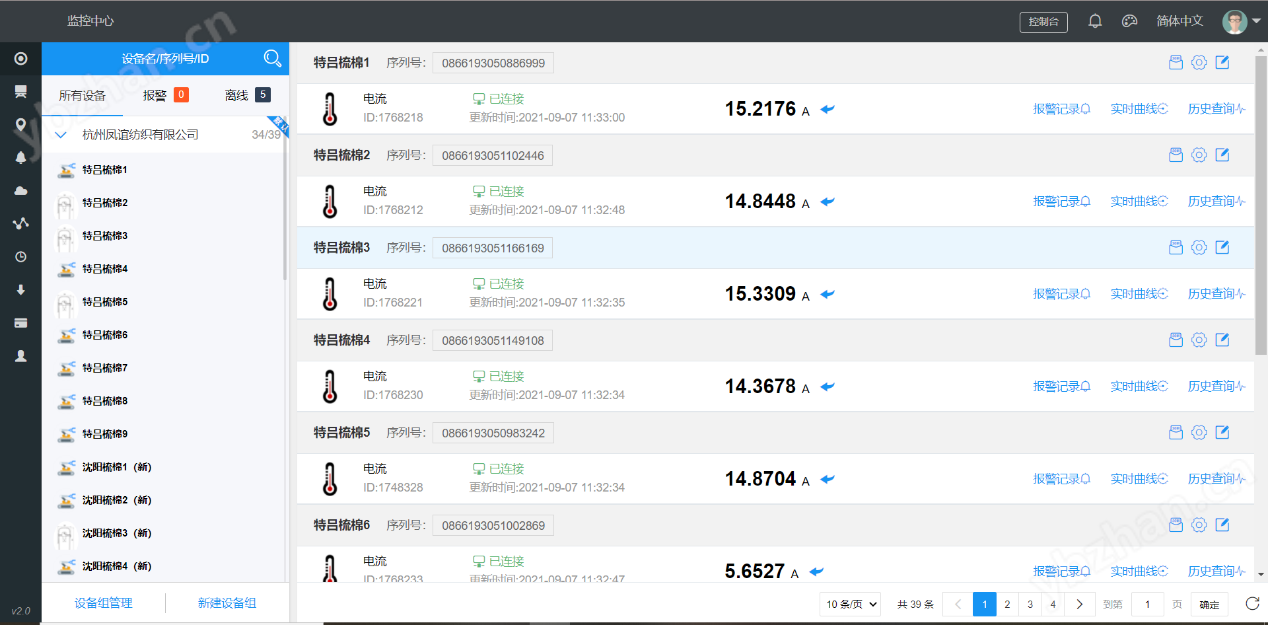

本案例中,采用4G无线开口式交流传感器,进行电流数据采集,数据在平台端进行展示,可通过网页、app、微信小程序等方式访问查看数据。
