无线电流传感器

无线电流传感器


v 安装简单,快速部署,助力物联网项目快速落地

v 支持带电无损安装,安装时用户设备无须断电停机

v 网关支持自定义注册包和心跳包,方便平台区分设备

v 网关支持任意私有物联网云平台和组态软件,提供数据协议对接

v 非侵入式测量,不影响设备正常工作

v 网关支持远程配置参数,FOTA远程升级,最大限度减少现场施工维护的人员成本


产品详情

1 产品概述

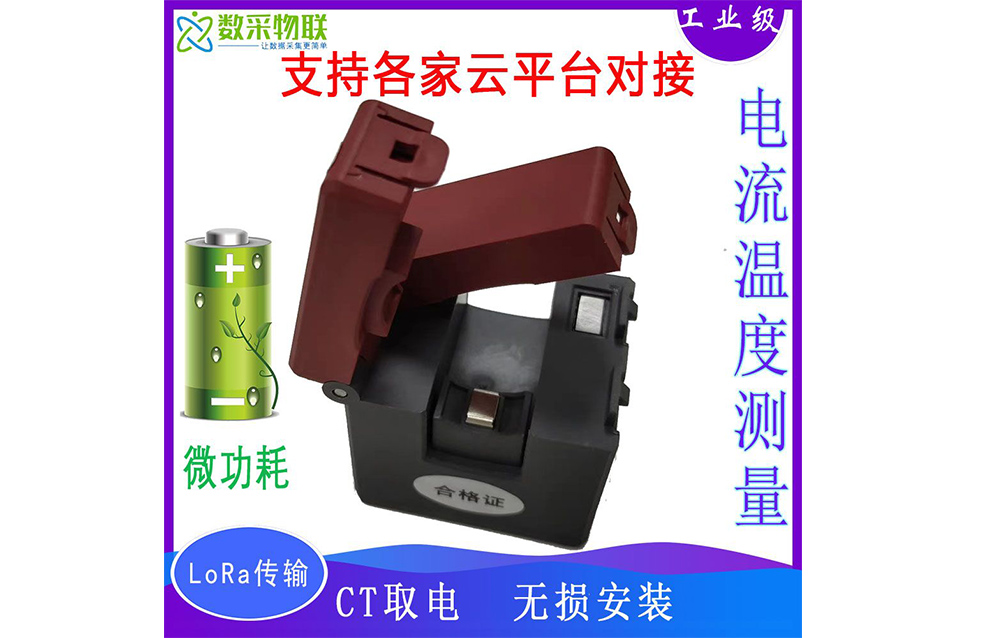

SC-LP-CTLoRa无线电流温度采集传感器终端配备低功耗高灵敏度的开口式互感器,通过电磁感应原理将一次侧大电流转换侧二次侧小电流,进而用于电流监测,能够很敏感的探测线路电流的大小,监测回路电流大于产品启动电流,传感器进入正常工作模式,采集温度、电流及其他相关数据,通过无线通讯上传至采集装置。若线路处于空载或负载电流小于启动电流,则传感器使用内部电池供电保持工作状态。

传感器终端支持采用GPRS/4G/NB-IOT/LoRa/WiFi通信方式(外接电源默认采用GPRS通信方式,电池供电默认采用NB-IOT/LoRa通信方式),克服现场特殊环境导致的无线通信遮挡,大大简化现场部署时间和降低施工费用。测量电流范围宽,采用优质磁芯材料,开合式结构,易于安装,用于交流电机,照明设备,空气压缩机,采暖通风与空调装置,建筑物的自控制系统,工业中城网,农网改造项目等场景的电流监测采集。


2 服务理念

我司郑重承诺:

您购买的不仅仅是产品,还有细致、周到的技术支持服务!!!( =^_^= )

本产品,现场只需普通工人接电安装即可! 无需调试!

我们免费提供远程指导,远程配置调试服务,将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务!

3 产品特性

3.1 电流采集特性

采集类型:交流

电流量程:AC1A~400A

最大输入:100%(连续)/150%(1分钟)

电流精度等级:±1%FS

能量源:工频磁场或内部可更换锂电池(540mAh)

最大功耗:≤0.1W

CT 取电最小启动电流:0.5A~1A,AC

最小启动电流冷启动时间:≤4min

采集频率:工频磁场:5s 电池:3min

3.2 温度采集特性(可选项)

采集类型:电气接触点温度

温度量程:-40℃至+150℃

温度精度等级:±2℃

3.3 电气特性

供电方式:电池供电 或12V直流/220V 交流

绝缘阻抗:>100MΩ(初/次级间)

3.4 互感器通信特性

无线频率 :433MHz

传输距离:空旷 50m

无线传输方式:LoRa

3.5 网关通信特性

通信接口:默认RS485

无线传输方式:GPRS/NB-IOT/LoRa/WiFi

通信协议:MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议

数据转发:任意公网服务器

网关服务器中心数量:最多可支持同时向7个云服务器同时上报数据。

心跳包:支持自定义心跳包,可设置为信号强度。

注册包:支持自定义注册包,可设置为IMEI码。

定位:支持LBS基站定位,方便查询设备位置。

3.6 结构特性

材质:PC塑料(外壳)

主体防护等级:IP42

主体尺寸:65mm×36mm×63mm

互感器探头结构:开口式

主体安装方式:壁挂或螺丝紧固

互感器探头安装方式:悬挂式安装

温度探头安装方式:扎带捆绑式安装

3.7 电磁兼容

电快速瞬变脉冲群抗扰度试验

执行标准 GB/T 17626.4;IEC 61000-4-4

等级:Ⅳ级(通信端口 2kV,其它端口 4kV)

静电放电抗扰度试验

执行标准 GB/T 17626.2;IEC 61000-4-2

等级:Ⅲ级(接触放电6kV,空气放电8kV)

射频电磁场辐射抗扰度试验

执行标准 GB/T 17626.6;IEC 61000-4-3

等级:Ⅲ级(10V/m)

工频磁场抗扰度试验

执行标准 GB/T 17626.8;IEC61000-4-6

等级:IV 级

3.8 工作环境

环境温度-25°C~75°C,湿度0~95%(非冷凝)


4 产品核心优势

v 安装简单,快速部署,助力物联网项目快速落地

v 支持带电无损安装,安装时用户设备无须断电停机

v 网关支持自定义注册包和心跳包,方便平台区分设备

v 网关支持任意私有物联网云平台和组态软件,提供数据协议对接

v 非侵入式测量,不影响设备正常工作

v 网关支持远程配置参数,FOTA远程升级,最大限度减少现场施工维护的人员成本

5 数据上报通信协议

5.1 协议解析说明

UDP/TCP/MQTT/HTTP等多种推送方式,用户接收数据需提供云端服务器公网IP(或域名)地址和端口号。

JSON格式数据报文示例:

{"A":56.7,"B":55.8,"C":49.3,"D":1.2,"deviceID":"860344048491162"}

报文解析:

{

"A": 56.7, //第1路电流值

"B": 55.8, //第2路电流值(可选)

"C": 49.3, //第4路电流值(可选)

"D": 1.2, //第4路电流值(可选)

"deviceID": "860344048491162" //设备ID

}

5.2 协议定制

如需定制其他通信协议,可联系业务人员沟通。本产品订单满1000元,免费定制通信协议。

6 平台对接

6.1 默认平台

产品出厂默认连接我司指定工业物联网平台。

6.2 用户指定平台

以阿里云平台对接为例,用户在阿里云物联网平台创建产品和添加设备后,用户需提供一个三元组:{ProductKey , DeviceName , DeviceSecret }和要发布的MQTT主题。

例如三元组的值分别为:

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q


7 安装与维护

7.1 电池更换

传感器采用高性能锂电池供电,使用寿命长达 5 年,到达使用期限请更换电池。

说明:被测电流大于启动电流1A,传感器进入正常工作模式,定时采集温度、电流及其他相关数据,通过无线方式上传至至网关装置。若线路处于空载或负载电流小于启动电流,则传感器使用内部电池供电保持低功耗工作状态。

7.2 指示灯

传感器提供一个指示灯,无线通讯时,指示灯闪亮。

可能问题

可能原因

可能解决方案

上电后指示灯不闪

电池电量不足

检查纽扣电池是否有电,仅电池供电的情况下需要等待
180 秒指示灯才会闪烁

被测电流小于启动电流

检查被测电流是否大于启动电流。

加信号后测量数据不准确或显示为 0.

温度测量不正确

检查温度传感器是否与被测电缆紧密接触
检查温度测量信号是否在设备测量范围内

电流测量不准确

检查互感器卡扣是否卡紧
检查电流测量信号是否在设备测量范围内

带电状态不正确

带电检测电极片与被测电缆距离远

检查被测电缆是否有电
检查电极片是否接触到电缆

传感器与接收装置无法通讯

通讯参数不正确

检查通讯地址是否正确

通讯链路受影响

检查发送接收两侧信号是否被金属屏蔽
检查发送接收两侧距离是否太远
