无线液位传感器

无线液位传感器


v多种传输方式可选4G/NB-IOT/LoRa/WiFi

v数据支持推送至第三方平台(私有云、阿里云等)

v安装简单、快速部署、助力物联网项目快速落地

v可根据客户应用环境及实际需求定制开发


产品详情

          1 产品概述

DAQ-GP-TLL4G无线液位传感器终端是上海数采物联网科技有限公司推出的一款无线液体水位测量产品。原理是利用扩散硅片上一个惠斯通电桥,被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应),产生一个差动电压信号,此信号经专用放大器将量程相对应的信号转化成标准模拟信号或数字信号进而可被转换为待测液体的所处液位对应的压力。由于不同液位深度与液体压力之间呈一定的系数比例关系,利用这一系数比例关系进而可以得到待测液体所处的水位。该产品抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高,具有很高的测量精度,是工业自动化领域理想的液位测量仪器

传感器终端默认支持采用4G/WiFi/LoRa通信方式支持MQTTHTTP等通信方式,能克服现场特殊环境导致的无线通信遮挡,大大简化现场部署时间和降低施工费用


        2 服务理念

我司郑重承诺:

您购买的不仅仅是产品,还有细致、周到的技术支持服务!!!( =^_^= )

本产品,现场只需普通工人接电安装即可! 无需调试!

我们免费提供远程指导,远程配置调试服务,将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务!

        3 产品特性

3.1 温度采集特性

采集类型:液体水位

量程0~50 m,可定制其他量程

精度±0.5.

采集频率:1秒钟~24小时,支持远程配置

3.2 电气特性

供电方式:电池供电 12~36V直流

3.3 通信特性

无线传输方式:4G/NB-IOT/LoRa/WiFi

通信协议:MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议

数据转发:任意公网服务器

服务器中心数量:最多可支持同时向7个云服务器同时上报数据。

心跳包:支持自定义心跳包,可设置为信号强度。

注册包:支持自定义注册包,可设置为IMEI码。

定位:支持LBS基站定位,方便查询设备位置。

3.4 结构特性

材质:PC塑料(外壳)

主体防护等级:IP65

主体尺寸:200mm×94mm×60mm

主体安装方式:壁挂或螺丝紧固

探头安装方式:投入式

3.5 工作环境

环境温度-20°C~85°C,湿度0~95%(冷凝无结露

        4 产品核心优势

安装简单,快速部署,助力物联网项目快速落地

探头防水防尘,防堵塞

支持自定义注册包和心跳包,方便平台区分设备

支持任意私有物联网云平台和组态软件,提供数据协议对接

支持阿里云、百度天工、OneNet、腾讯云等主流云平台

支持远程配置参数,FOTA远程升级,最大限度减少现场施工维护的人员成本

数据上报通信协议

5.1 协议解析说明

UDP/TCP/MQTT/HTTP等多种推送方式,用户接收数据需提供云端服务器公网IP(或域名)地址和端口号。

JSON格式数据报文示例:

{"depth":122,"ID":"860344048491162"}

报文解析:

{

"depth": 122//液位深度值单位cm

"ID": "860344048491162" //设备ID

}

5.2 协议定制

如需定制其他通信协议,可联系业务人员沟通。

平台对接

6.1 默认平台

产品出厂默认连接我司指定工业物联网平台,平台界面如下:

电脑端浏览器界面实例

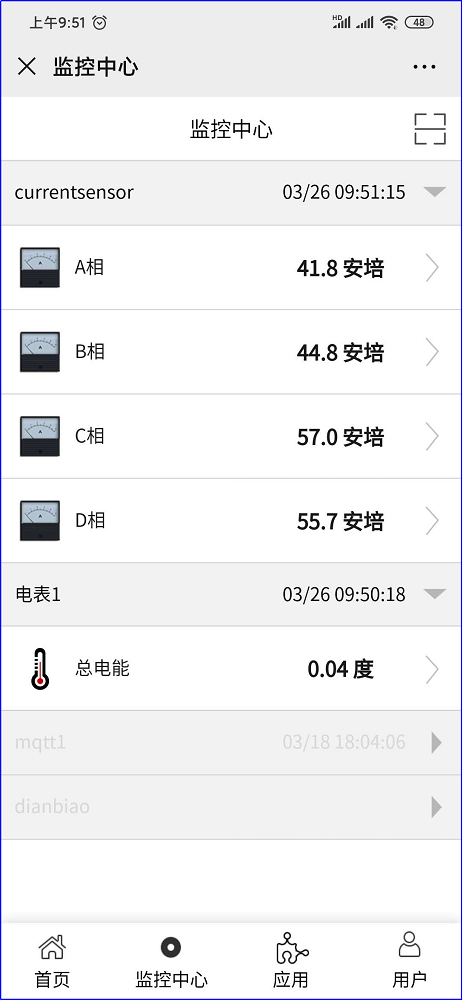

手机端微信访问界面实例

6.2 用户指定平台

以阿里云平台对接为例,用户在阿里云物联网平台创建产品和添加设备后,用户需提供一个三元组:{ProductKey , DeviceName , DeviceSecret }和要发布的MQTT主题。

例如三元组的值分别为:

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

          7  注意事项

本产品出厂默认内置物联网SIM卡,流量费约20元每年,含免费技术支持费用及维护费用。 如需采用用户自己的SIM卡,请提前告知。
