1 产品概述

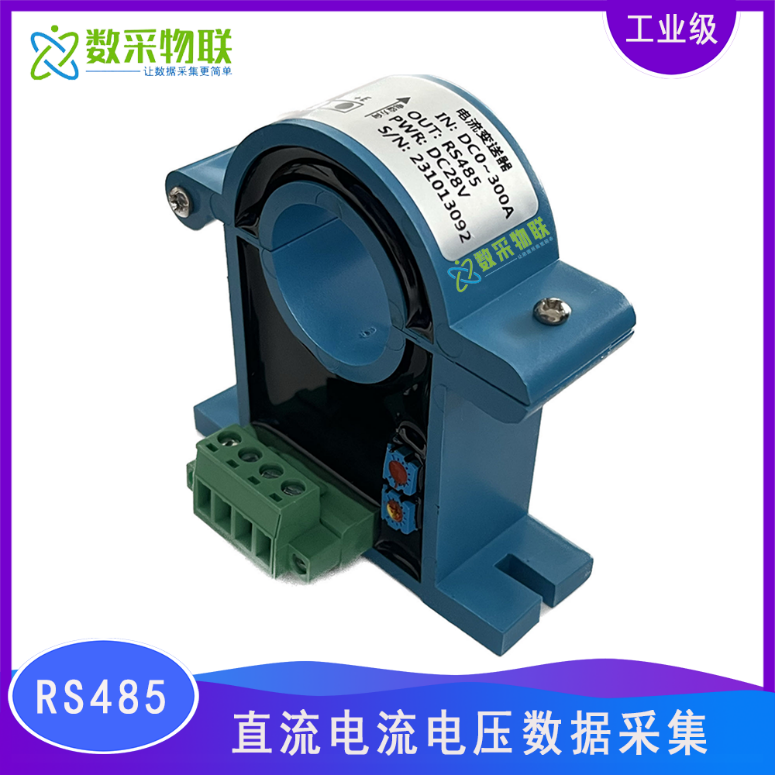

DAQ-GP-DCHS485变送采集装置是上海数采物联网科技有限公司推出一块工业级小巧，便携，提供快速，稳定，精度高直流型智能电量变送器。

应用领域： 广泛应用于电力，通信，交通，环保，石化，钢铁等领域中，用于监测交直流设备的电流或电压 的消耗情况。标准 RS-485 数字接口输出，实现与计算机、PLC、工业网关、触摸屏等上位机的互联。

2 订货规格与选型

支持输入量程，输出类型，工作电源三个参数的特殊定制

3 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

数采物联作为工业数据采集专家，免费提供物联网方案咨询服务！

4 产品特性参数

4.1 通讯特性

串行通信采用RS485 地址默认1，波特率9600，8，1，无校验

4.2 端子定义

面朝4p端子：GND , 485B 、485A 、+12V(+E)

端子示意图：

4.3 特点功能

采用新型电磁隔离技术，光电隔离技术，低功耗

工业级进口芯片专业算法，精度高

具有自动热开关断和ESD保护功能

4.4 电气特性

工作电源：DC12- DC24V , DC

功耗：小于5W

4.5 工作环境

工作温度：-20°~ 80°C

4.6 安装方式

标准导轨安装，平面螺丝固定，可拆卸对开式结构，PCB焊接安装等

5 产品核心优势

u 安装简单，快速部署，助力物联网项目快速落地

u 支持外接多路传感器

u 非侵入式采集，不影响设备正常工作

6 寄存器说明

说明： 1.变送器输入为双路时，取第一路电量和第二路电量 2.对于变送器输入为电流电压组合的双路输入，第一路为电压数据，第二路为电流数据。 3.对于二、三路等多路输入的变送器，如果需要单独读取某一路电量，只需单独读取那一 路对应的寄存器，且寄存器个数设置为 1 个即可。（例如：现在只需要读取第三路电量，不 想读取第一和第二路，发送下传命令为：01H 03H 00H 12H 00H 01H

6.1 单路输入变送器读取数据命令示例

返回：

6.2 双路输入变送器

返回

6.3 三路输入变送器

返回：

6.4 修改地址

返回:

6.5 修改波特率

6.6 波特率编码

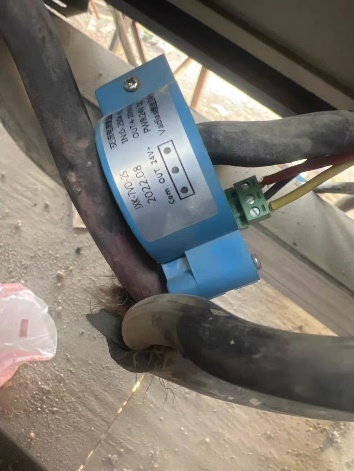

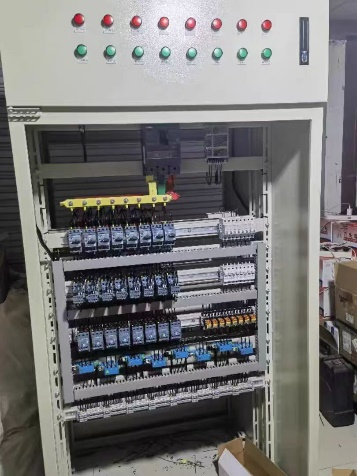

7  应用案例
