1 产品概述

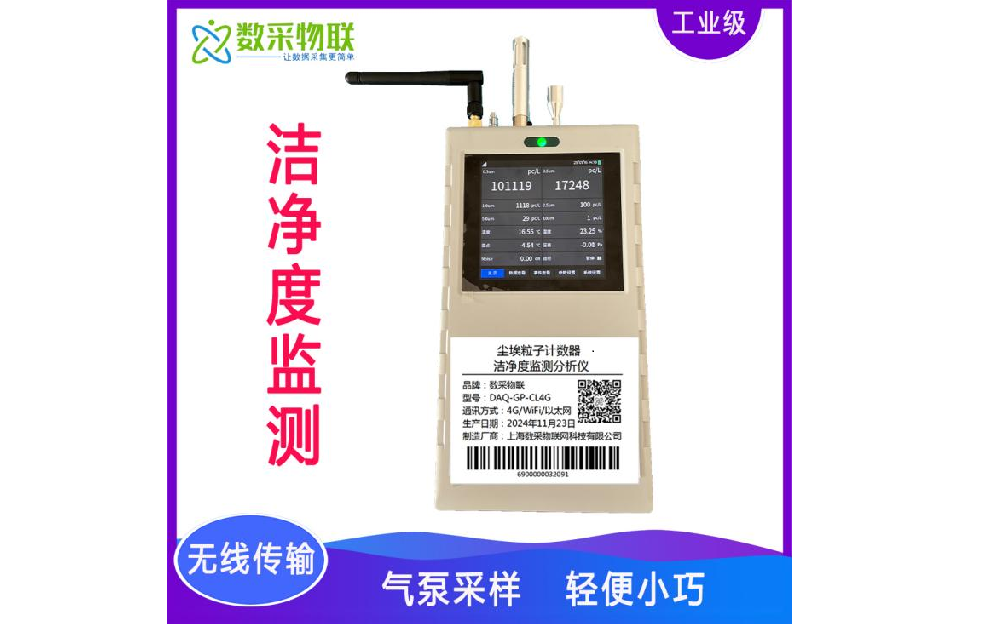

DAQ-GP-CL4G洁净度监测仪终端是上海数采物联网科技有限公司推出的一款基于4G无线传输的多功能尘埃粒子计数设备，通过内置的气泵抽取空气样本，再由内置的微处理器计算出不同大小颗粒物数量。可采集环境中的粉尘颗粒数、温湿度、露点、风向风速数据。

洁净度监测仪支持采用4G/WIFI/ RJ45网口通信方式，操作简单方便、界面清析直观，内置锂电池，配备标准的Type-C充电口，携带方便。适用于血液中心、疾控中心、质量监督所等权威机构以及制药车间、半导体车间等生产企业和科研部门的环境空气质量检测。

2 订货规格与选型

3 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

4 产品特性参数

      4.1 采集特性

l 颗粒物检测范围：0.3-10μm

l 粒子检测分辨率：1μg/m³

l 粒子量程： 0~200000 particles/L

l 压力检测范围：±500 Pa

l 压力检测误差范围：0~1%

l 温度测量误差范围：±0.5℃

l 流速测量误差范围：±5％@2.83L

       4.2 电气特性

l 供电方式：12V 直流供电 （电源接口：DC5.5*2.1mm 母头插座）

l 充电方式：5V直流供电（电源接口：type-C）

l 电池容量：2000mA

l 工作电流：550mA

l 待机电流：200mA

4.3 通信特性

l 传输方式：4G（默认）/RJ45/WiFi

l 通信协议：MQTT/TCP可定制其他协议

l 数据转发：支持任意公网服务器

l 心跳包：支持自定义心跳包。

l 注册包：支持自定义注册包，可设置为IMEI码。

4.4 结构特性

l 天线类型：胶棒式外置天线

l 屏幕：480*480彩色液晶显示屏（电容式触摸屏）

l 材质：ABS塑料（外壳）

l 重量：800g

l 主体尺寸：215*114*48MM

l 主体安装方式：粘贴、螺钉紧固安装

4.5 工作环境

l 温度：-10℃~60℃

l 湿度：0%~95%RH

5 产品核心优势

v 支持无线传输，安装简单，减少布线工作量

v 支持内置锂电池，同时支持手持和在线监测两种使用方式

v 支持任意物联网云平台和MES系统等第三方软件，提供数据协议对接

v 报警超限提醒功能,符合ISO14644-1国际标准、GB/T16292-1996国标

v 支持手机APP、电脑浏览器远程查看数据

v 支持历史数据查询功能

6 通信协议

6.1 协议解析说明

TCP/MQTT等多种推送方式，用户接收数据需提供云端服务器公网IP（或域名）地址和端口号。

JSON格式数据报文示例：

{"flag0.3":51707.00,"flag0.5":9214.00,"flag1":622.00,"flag2.5":56.00,"flag5":16.00,"flag10":0,"tmp":16.75,"humi":26.28,"dp":-2.78,"diff":-0.01,"ID": " 30204BR221TODE88 "}

报文解析：

{

"flag0.3":51707.00, //0.3um颗粒个数

" flag0.5":9214.00, //0.5um颗粒个数

" flag1": 622.00, //1um颗粒个数

" flag2.5": 56.00, //2.5um颗粒个数

" flag5": 16.00, //5um颗粒个数

" flag10": 0, //10um颗粒个数

" tmp ": 16.75, //温度值

" humi ": 26.28, //湿度值

" dp ": -2.78, //露点值

" diff ": -0.01, //压差值

"ID": " 30204BR221TODE88 " //设备ID

}

6.2 协议定制

如需定制其他通信协议，可联系业务人员沟通。

7 平台对接

7.1 默认平台

产品出厂默认连接我司指定开放工业物联网平台，平台界面如下：

电脑端浏览器界面

手机端访问界面

7.2 用户指定平台

以阿里云平台对接为例，用户在阿里云物联网平台创建产品和添加设备后，用户需提供一个三元组：{ProductKey , DeviceName , DeviceSecret }和要发布的MQTT主题。

例如三元组的值分别为：

oductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

8 注意事项

本产品出厂默认内置物联网SIM卡，流量费约20元每年，含免费技术支持费用及终身维护费用。 如需采用用户自己的SIM卡，请提前告知。
