ModBus_RTU红外电表抄表器

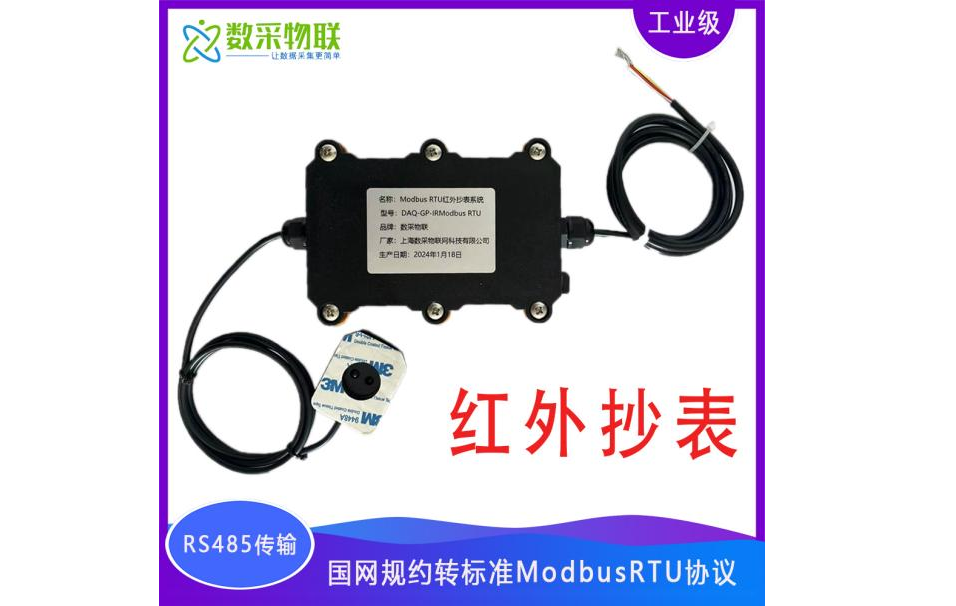

DAQ-GP-IRMODBUSRTU红外抄表终端是上海数采物联网科技有限公司推出的一款可以将DLT645/698 等国网电表转为 ModBus 通讯协议的设备，可采集国网电表的电能数据、电压、电流、功率因数等电参数数据。

产品详情

1 产品概述


红外抄表原理简介：红外光电探头通过红外光口定时读取智能电表的参数信息并上传。红外抄表器具有红外信号调制与解调的功能，将二进制数字信号调制成 38KHz 频率的脉冲序列，并驱动红外发射二极管以红外光脉冲的形式发送出去；收发器将接收到的光脉转换成电信号，再经过放大、滤波等处理后送给解调电路进行解调，还原为二进制数字信号,经过报文解析后，转为 ModBus 协议，可通过其它上位机软件进行读取。

本终端支持各种具备红外通信接口的电表、燃气表等仪表的抄表场景，适用于电能表数据采集、智慧城市数据采集、电力监控数据采集、节能减排数据监控系统数据采集、能耗监控系统数据采集、光伏系统数据采集、智能监控数据采集、机器人数据采集、智慧安防系统数据采集、云平台系统数据采集；电能表校验检验测试台;特别适合光伏发电系统电能抄表和供电局国网电表总表铅封完全封闭状态，不可开启任何封印的情况的抄表。

2 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

3 执行标准

《Q/GDW1365—2013智能电能表信息交换安全认证技术规范》国网标准

《多功能电能表通信协议DLT645-2007》国网标准

《三相智能电能表型式规范Q/GDW1356-2013》国网标准

4 产品特性参数

4.1 采集特性

l 红外载波频率：38kHz

l 通信波特率：1200~115200bps，根据电能表通信参数自适应

l 红外通信距离：≤10米

l 通信角度：≤15度

红外通信协议：符合IEC62056-21(IEC1107)和DL/T-6451997和2007标准，支持modbus协议。

4.2 电气特性

l 供电方式：5-24V直流供电

l 工作功耗：小于5W

4.3 工作环境

l 温度-30°C～75°C，湿度0～95%

5 通信协议

5.1 模块配置说明

MODBUS命令：0x03：读数据命令，0x06：单寄存器写命令，0x10:批量写命令。

配置参数
序号	寄存器名称	寄存器地址	命令	备注
1	地址	0xF000	0x03/0x06	默认1，255为广播地址
2	645地址	0xF001	0x03/0x06	645地址1234
3	645地址	0xF002	0x03/0x06	645地址5678
4	645地址	0xF002	0x03/0x06	645地址9ABC
5	电表通讯协议	0xF004	0x03/0x06	0：645-07协议，1:645-97
6	模块通讯模式	0xF005	0x03/0x06	0：MODBUS模式，1：透传模式
7	模块采集模式	0xF006	0x03/0x06	0：循环抄表，1：按命令单条进行实时抄表
8	模块采集间隔时间	0xF007	0x03/0x06	循环抄表，循环抄表间隔时间1S-60000S
9	4851口(MODBUS)通讯波特率	0xF008	0x03/0x06	0:1200,1:2400,2:4800,3:9600,4:14400,5:19200,6:38400,7:56000,8:57600,9:115200
10	4851口(MODBUS)校验方式	0xF009	0x03/0x06	0：无校验，1：偶校验，3、奇校验
11	4852口(DLT645)通讯波特率	0xF00A	0x03/0x06	0:1200,1:2400,2:4800,3:9600,4:14400,5:19200,6:38400,7:56000,8:57600,9:115200
12	4852口(DLT645)校验方式	0xF00B	0x03/0x06	0：无校验，1：偶校验，3、奇校验

5.2 Modbus默认读取点表

序号	寄存器名称	寄存器地址	命令	备注
1	组合正向有功总电能	1000	0x03	浮点型，高地址在前
2	组合正向有功尖电能	1002	0x03	浮点型，高地址在前
3	组合正向有功峰电能	1004	0x03	浮点型，高地址在前
4	组合正向有功平电能	1006	0x03	浮点型，高地址在前
5	组合正向有功谷电能	1008	0x03	浮点型，高地址在前
6	当前正向有功总电能	1010	0x03	浮点型，高地址在前
7	当前正向有功尖电能	1012	0x03	浮点型，高地址在前
8	当前正向有功峰电能	1014	0x03	浮点型，高地址在前
9	当前正向有功平电能	1016	0x03	浮点型，高地址在前
10	当前正向有功谷电能	1018	0x03	浮点型，高地址在前
11	当前反向有功总电能	1020	0x03	浮点型，高地址在前
12	当前反向有功费率1电能	1022	0x03	浮点型，高地址在前
13	当前反向有功费率2电能	1024	0x03	浮点型，高地址在前
14	当前反向有功费率3电能	1026	0x03	浮点型，高地址在前
15	当前反向有功费率4电能	1028	0x03	浮点型，高地址在前
16	组合无功1总电能	1030	0x03	浮点型，高地址在前
17	组合无功1尖电能	1032	0x03	浮点型，高地址在前
18	组合无功1峰电能	1034	0x03	浮点型，高地址在前
19	组合无功1平电能	1036	0x03	浮点型，高地址在前
20	组合无功1谷电能	1038	0x03	浮点型，高地址在前
21	组合无功2总电能	1040	0x03	浮点型，高地址在前
22	组合无功2尖电能	1042	0x03	浮点型，高地址在前
23	组合无功2峰电能	1044	0x03	浮点型，高地址在前
24	组合无功2平电能	1046	0x03	浮点型，高地址在前
25	组合无功2谷电能	1048	0x03	浮点型，高地址在前
26	上一个结算日组合有功总电能	1050	0x03	浮点型，高地址在前
27	上一个结算日组合有功尖电能	1052	0x03	浮点型，高地址在前
28	上一个结算日组合有功峰电能	1054	0x03	浮点型，高地址在前
29	上一个结算日组合有功平电能	1056	0x03	浮点型，高地址在前
30	上一个结算日组合有功谷电能	1058	0x03	浮点型，高地址在前
31	上一个结算日正向有功总电能	1060	0x03	浮点型，高地址在前
32	上一个结算日正向有功尖电能	1062	0x03	浮点型，高地址在前
33	上一个结算日正向有功峰电能	1064	0x03	浮点型，高地址在前
34	上一个结算日正向有功平电能	1066	0x03	浮点型，高地址在前
35	上一个结算日正向有功谷电能	1068	0x03	浮点型，高地址在前
36	上一个结算日反向有功总电能	1070	0x03	浮点型，高地址在前
37	上一个结算日反向有功费率1电能	1072	0x03	浮点型，高地址在前
38	上一个结算日反向有功费率2电能	1074	0x03	浮点型，高地址在前
39	上一个结算日反向有功费率3电能	1076	0x03	浮点型，高地址在前
40	上一个结算日反向有功费率4电能	1078	0x03	浮点型，高地址在前
41	上一个结算日组合无功1总电能	1080	0x03	浮点型，高地址在前
42	上一个结算日组合无功1尖电能	1082	0x03	浮点型，高地址在前
43	上一个结算日组合无功1峰电能	1084	0x03	浮点型，高地址在前
44	上一个结算日组合无功1平电能	1086	0x03	浮点型，高地址在前
45	上一个结算日组合无功1谷电能	1088	0x03	浮点型，高地址在前
46	上一个结算日组合无功2总电能	1090	0x03	浮点型，高地址在前
47	上一个结算日组合无功2尖电能	1092	0x03	浮点型，高地址在前
48	上一个结算日组合无功2峰电能	1094	0x03	浮点型，高地址在前
49	上一个结算日组合无功2平电能	1096	0x03	浮点型，高地址在前
50	上一个结算日组合无功2谷电能	1098	0x03	浮点型，高地址在前
51	A相电压	1100	0x03	浮点型，高地址在前
52	B相电压	1102	0x03	浮点型，高地址在前
53	C相电压	1104	0x03	浮点型，高地址在前
54	A相电流	1106	0x03	浮点型，高地址在前
55	B相电流	1108	0x03	浮点型，高地址在前
56	C相电流	1110	0x03	浮点型，高地址在前
57	瞬时总有功功率	1112	0x03	浮点型，高地址在前
58	瞬时A相有功功率	1114	0x03	浮点型，高地址在前
59	瞬时B相有功功率	1116	0x03	浮点型，高地址在前
60	瞬时C相有功功率	1118	0x03	浮点型，高地址在前
61	瞬时总无功功率	1120	0x03	浮点型，高地址在前
62	瞬时A相无功功率	1122	0x03	浮点型，高地址在前
63	瞬时B相无功功率	1124	0x03	浮点型，高地址在前
64	瞬时C相无功功率	1126	0x03	浮点型，高地址在前
65	瞬时总视在功功率	1128	0x03	浮点型，高地址在前
66	瞬时A相视在功功率	1130	0x03	浮点型，高地址在前
67	瞬时B相视在功功率	1132	0x03	浮点型，高地址在前
68	瞬时C相视在功功率	1134	0x03	浮点型，高地址在前
69	瞬时总功率因数	1136	0x03	浮点型，高地址在前
70	瞬时A相功率因数	1138	0x03	浮点型，高地址在前
71	瞬时B相功率因数	1140	0x03	浮点型，高地址在前
72	瞬时C相功率因数	1142	0x03	浮点型，高地址在前
73	电网频率	1144	0x03	浮点型，高地址在前
