1 产品概述

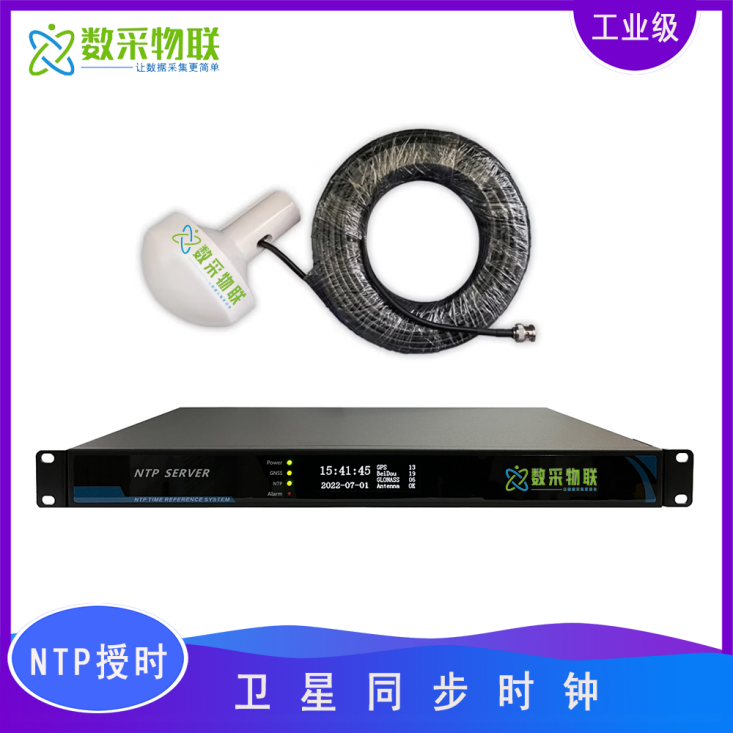

DAQ-GP-CKS授时服务系统，由上海数采物联网科技有限公司推出的一款高精度的时间同步设备。该产品采用表面贴装技术及高速芯片控制，具备高精度、高稳定性、低积累误差、环境适应性强的特点。

该NTP 网络时间服务器可接收 GPS，北斗，GLONASS，Galileo 和 QZSS 等卫星定时信号，能提供基于 UTC 标准时间及自我完善性监控的、高稳定的一级时钟同步信号。采用了闭环控制守时技术，系统具有自我学习功能，获取高稳恒温晶振的老化漂移等特性，即便卫星信号中断或出现干扰故障后，仍能在一定时间内输出精确的时间同步信号，实现高精度的守时。装置提供丰富的接口形式（包括RS232、RS422/485、IRIG-B（DC/AC）、TTL脉冲、差分脉冲、空接点脉冲、NTP网络对时等），支持接口扩展及多路秒、分、时脉冲输出（格式可灵活转换），便于与各类设备单向或双向通讯。可广泛应用于电力系统、网络同步、通讯、交通管理、国防等领域。其操作简便、性价比高，支持无人值守运行。

2 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

3 工作原理

此产品采用现代闭环控制守时理论和卡尔曼数字滤波技术，利用外部时间基准对恒温晶振或铷钟进行控制。系统输出的 1PPS 信号由内部时钟源分频得到，使输出的 1PPS 信号同步于外部时间基准输出的 1PPS 信号的长期稳定值，克服了由于外部时间基准的秒脉冲信号跳变所带来的影响，因此输出的时间信号不但与外部时间基准信号保持同步而且更加稳定。采用了闭环控制守时技术，系统具有自我学习功能，自动记忆恒温晶振的老化等漂移特性，即便授时模块参考信号中断或出现干扰故障后，仍能在一定时间内输出精确的时间同步信号和频率标准信号，实现高精度的守时。

4 产品特性

4.1 GNSS 卫星接收机

接收类型：   北斗/GPS/GLONASS

定时精度：≤30ns，

跟踪灵敏度：≤-160dBm，

4.2 IRIG-B(DC)输入

硬件接口：2 路 RS422/485（可选光纤输入），

同步误差：≤200ns，

4.3 IRIG-B(DC)输出

硬件接口：5 路 RS422/485（可选光纤输出），

同步精度：≤200ns，

4.4 NTP 授时输出

硬件接口：1 路 RJ45 电口（可扩展多路），

授时精度 ：0～10ms（典型值 1ms），

吞吐量：≥4000 次/秒

4.5 1PPS /1PPM空接点

接口：5 路空接点，

同步误差：≤3us，

外接电压：≤220VDC，

电流：≤20mA

4.6 环境特性

工作温度: 0℃~+50℃ ,

存储温度:-30℃~+70℃ ,

相对湿度:≤90%（40℃)

4.7 供电电源

交直流 ：220V±10%， 50Hz±5%，

功率小于 30W（可选双电源冗余配置）

5 产品特点

性价比高，应用广泛；

授时精度高；

完全保证数据安全性，可全设置同 一个网段或者不同网段，支持多种 流行的时间发布协议；

多种授时接口输出，可自由组合， 最多可同时输出120组授时接口；

整体功耗小，采用无风扇设计，运行可靠稳定的特点。

6 注意事项

北斗/GPS信号不能穿透建筑物、高山和障碍物。当选择天线的安装位置时应遵循

以下标准：

1） 天线最好在一个平台上，远离如电梯、空调电子设备或其他电器。

2） 天线尽可能在水平视野里无阻挡。

3） 天线平台上的单元表面可能产生反射信号，会降低接收性能。

4） 天线位置应当至少远离金属物体 4 米远。

5） 两个天线之间至少间隔 3 米。

注：当安装天线时下列情况应当考虑到：

1) 直接照射到天线上的高功率雷达信号可能影响天线的前置放大器。

2) 高功率广播发射机产生的频率在几兆赫的载频谐波信号(1.6GHz)可能会使

接收机阻塞。

3) 在高压线下安装天线时，应特别小心注意不要和这些线接触，以免损伤天

线和设备。

4) 天线系统接地和同轴电缆引入保护。

5) 除了考虑位置和安装因素，为了避免电压涌入和静电泄放，地线系统应当

考虑。接地线规格和安装应遵循本地建筑物要求和电信工程接地规范。建议最小

的地线线径是Ф2.5～3mm。注意：天线系统接地不能和空调、电动机、水泵马

达的地导体接在一起，否则它们将把噪声引入天线系统。为了设备的正常工

作，分离的地线系统是必要的。

7 典型应用

广泛应用于电力，交通 ，通信，金融，国防等需要对时，守时的领域。
