1 产品概述

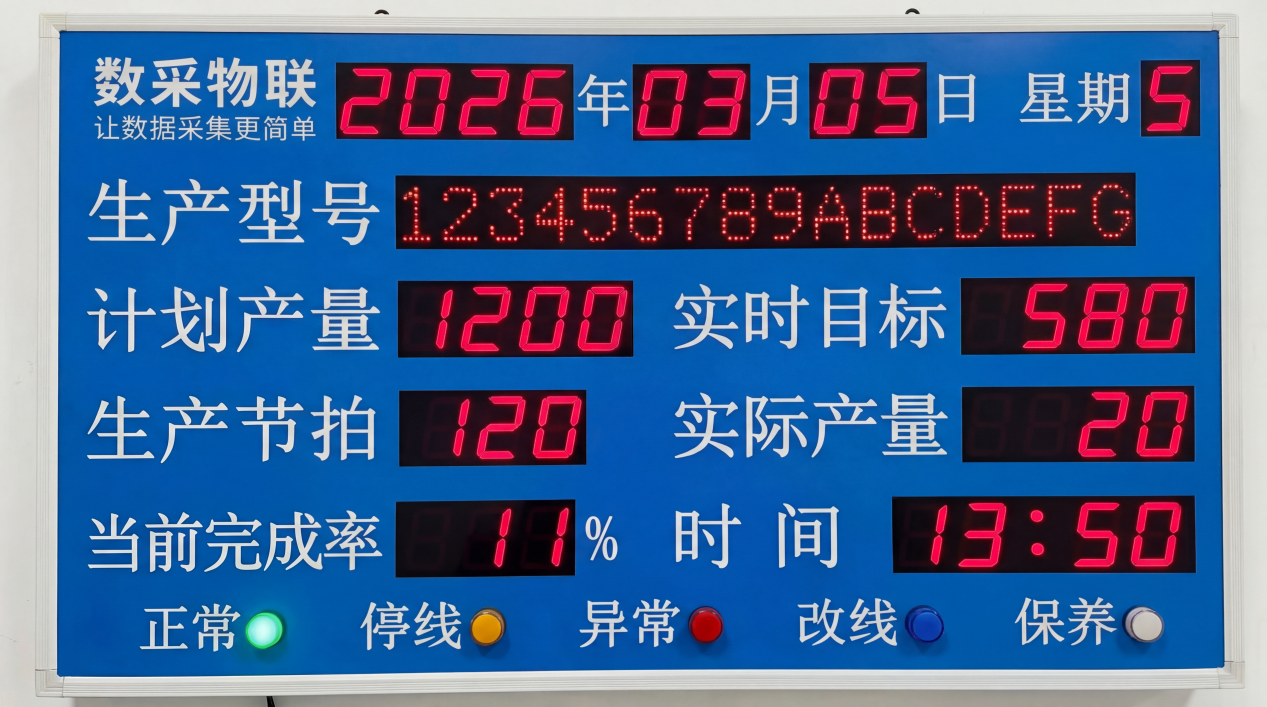

LED生产看板

监控室大屏看板

这款电子看板是上海数采物联网科技有限公司专为车间产线实时可视化管理设计，型号为：DAQ-GP-Dashboard，支持采用LED高亮点阵屏显示，搭配红外传感器自动采集实际产量，支持生产型号录入、计划/实时目标产量设定、生产节拍监控、完成率自动计算，数据断电保持，适用于各类制造车间流水线、单机台产能监控。

2  订货规格与选型

定制生产服务，数采物联公司提供一对一专属定制服务，助力高效生产与轻松管理，定制支持内容：

（1）专属方案设计：根据用户生产场景量身设计看板内容

（2）多种尺寸可选：可根据安装需求选择对应尺寸

（3）多种数据采集方式：适配不同工厂的采集需求

（4）配件齐全，多样选择：可按需选配对应配件

3  服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

凡购买我司无线产品，我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

工业数据采集监控专家，免费提供物联网方案咨询服务！

4 产品特性

4.1 电气特性

l 工作电压：AC220V±10% 50Hz

l 整机功耗：≤50W

l 待机功耗：≤5W

l 保险丝规格：5A/250V

4.2 通信特性

  l 通信接口：RS485/RS232/以太网（可选）

l 通信协议：Modbus-RTU/TCP（默认），支持用户定制协议

l 传输速率：9600bps~115200bps（RS485），10/100Mbps（以太网）

l 通信距离：RS485≤1200m，以太网≤100m

4.3 结构特性

 l 显示材质：LED点阵屏，户外强光可视

l 外观尺寸：定制（常规600×400×50mm/800×500×70mm）

l 安装方式：壁挂式

l 防护等级：IP54（室内）

4.4 工作环境

l 工作温度：-10℃~40℃

l 存储温度：-20℃~60℃

l 相对湿度：≤85%RH（无凝露）

l 海拔高度：≤2000m

5   产品核心优势

1. 精准计数：红外传感器响应≤200ms，计数误差≤0.1%，支持防抖动滤波。

2. 灵活配置：生产型号、目标产量、节拍等参数可通过遥控器快速修改，适配多品种小批量生产。

3. 数据互通：支持与MES、ERP等系统对接，实现生产数据自动上传与分析。

4. 高可靠性：工业级元器件设计，平均无故障时间（MTBF）≥50000小时。

5. 易维护性：模块化设计，故障定位快速，更换部件无需专业工具。

6.核心作用：提高生产效率，优化管理体系，帮助工厂实现生产数据可视化管理，支持定制生产、操作简单、提供五年质保。

6   数据上报通讯协议

6.1 协议解析说明

l 协议类型：Modbus-RTU/TCP（默认），支持用户自定义协议。

l 数据帧结构：地址码+功能码+数据域+校验码。

l 上报数据：生产型号、计划产量、实时目标、实际产量、完成率、产线状态等。

l 上报周期：1s～60s（可配置）。

6.2 协议接收测试

  l 测试工具：Modbus Poll/串口调试助手。

l 测试步骤：

（1）配置通信参数（波特率、数据位、校验位）。

（2）发送读取指令，验证数据帧格式与内容。

（3）模拟产线状态变化，检查上报数据是否同步更新。

6.3 协议定制

l 支持根据用户平台需求定制协议字段、数据格式与上报逻辑。

l 定制周期：约7~15个工作日，提供协议文档与测试工具。

 7 平台对接

7.1 默认平台

  l 对接平台：公司自研生产管理平台（ProMan）。

l 对接方式：以太网/RS485。

l 功能支持：数据实时展示、历史查询、报表生成、异常告警。

7.2 用户指定平台

l 支持对接MES、ERP、SCADA等主流工业软件。

l 对接流程：需求确认→协议开发→联调测试→上线验收。

l 交付物：对接文档、SDK、测试报告。

 8   注意事项

1. 安装、接线、维修必须由专业电工操作，严禁带电作业。

2. 禁止淋雨、浸水、暴晒，远离热源与火源。

3. 传感器线缆避免挤压、拉扯、尖锐物划伤。

4. 定期清洁屏体与传感器探头，禁用腐蚀性溶剂。

5. 长时间停机切断电源，防潮防尘。

6. 勿自行拆卸、改装，否则失去保修。

7. 出现冒烟、异味、异响，立即断电并联系我公司售后。
