格力美的海尔中央空调数据采集远程监控上位机软件

空调上位机是工业环境空调系统的集中监控。它基于MODBUS/SCADA软件构建，通过图形化界面实现对分散设备群的远程集中控制、运行参数实时监测，支持多种空调品牌通讯，对中央空调的控制。

产品详情

1说明

2使用说明

2.1软件安装

本软件为纯绿色软件无需安装，拷贝到系统任意位置即可运行。

以下为中央空调智能控制器的业务实现拓扑示意图，仅供参考，具体以实际方案为准。

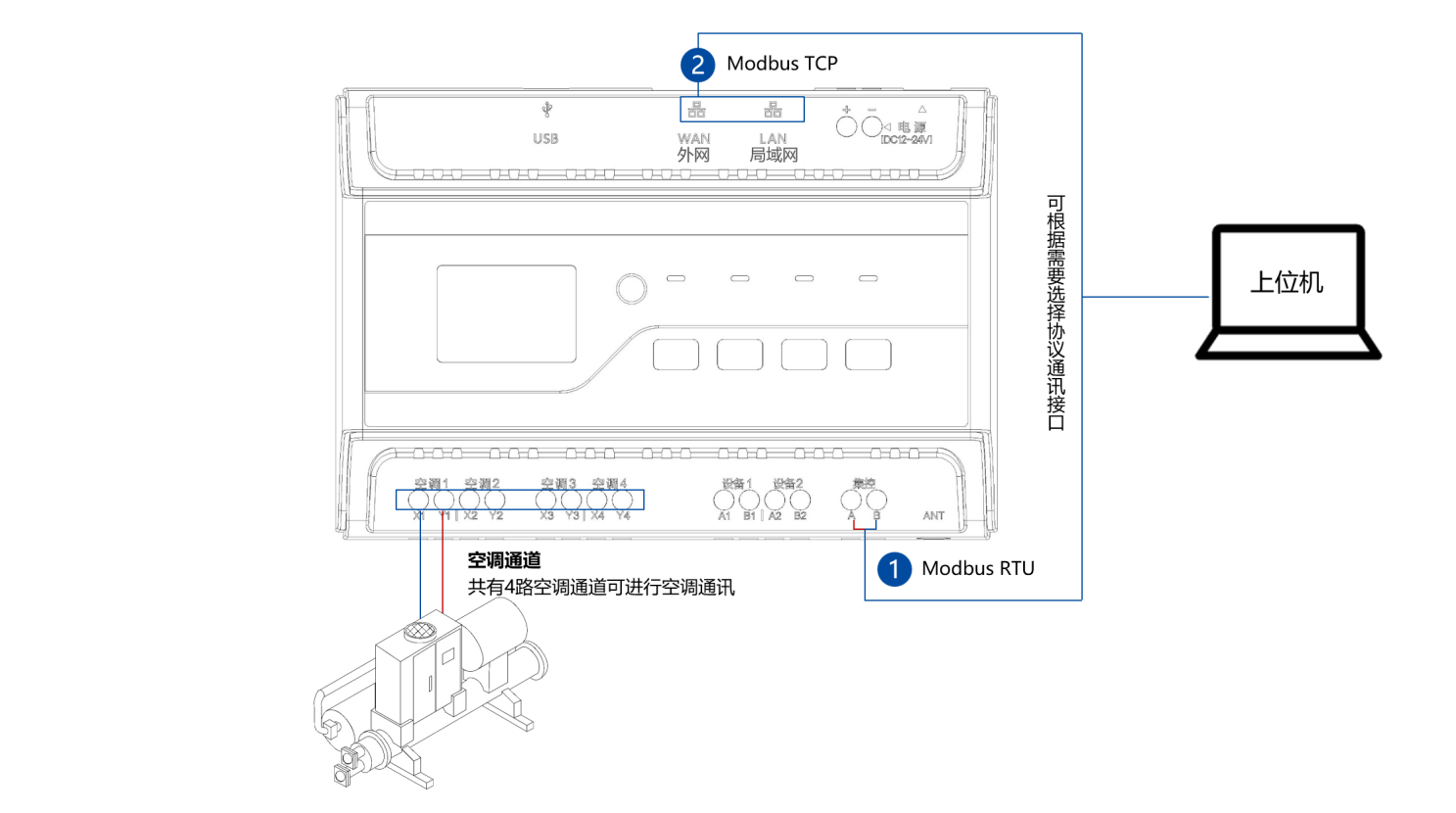

水机：

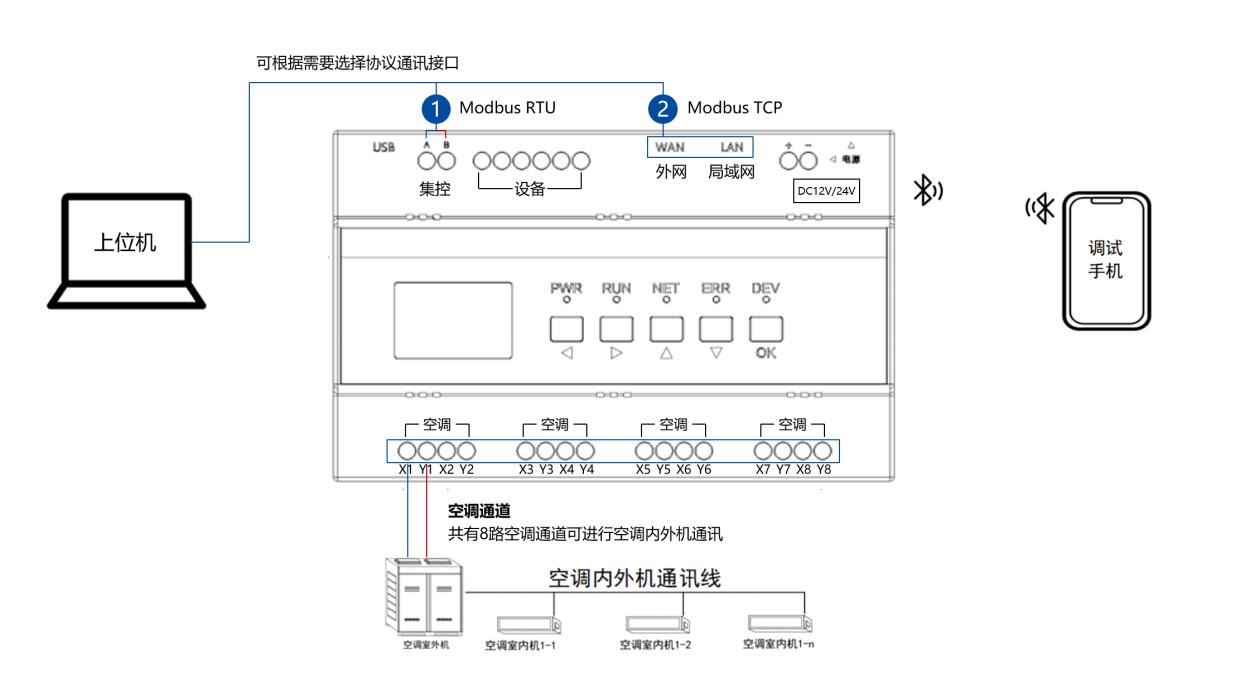

氟机：


智能控制器与上位机通讯逻辑图


2.2软件说明

2.2.1软件目录


2.2.2软件启动


软件支持通过MODBUS-TCP方式连接空调控制器，启动前需要在data/connect.txt

文件配置对应空调控制器的ip、端口。

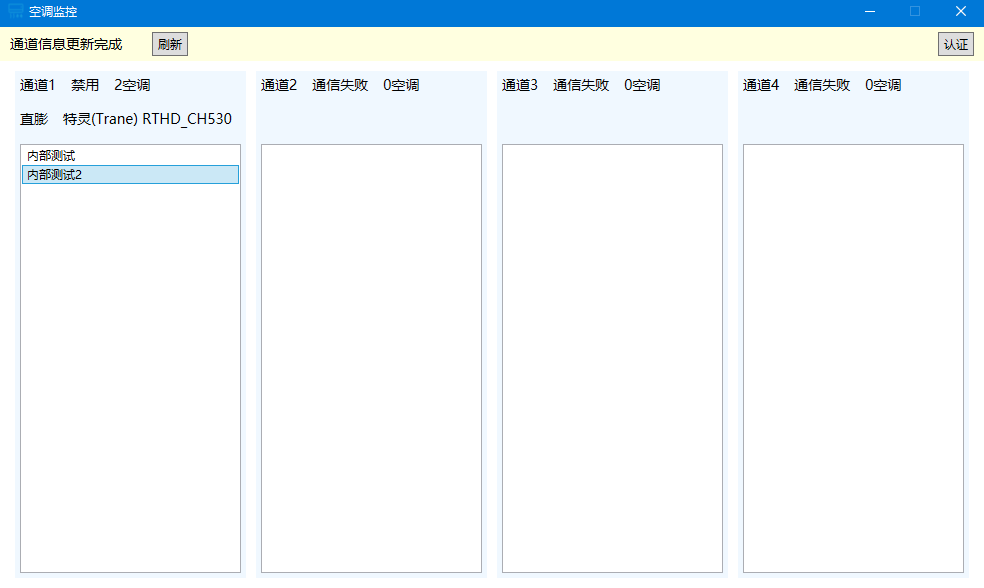

软件启动后如下图：


软件支持修改通道内空调显示名称，修改data/name.txt文件，根据实际场景修改对应空调名称。

通道内空调名称自定义显示如下图：

3空调控制

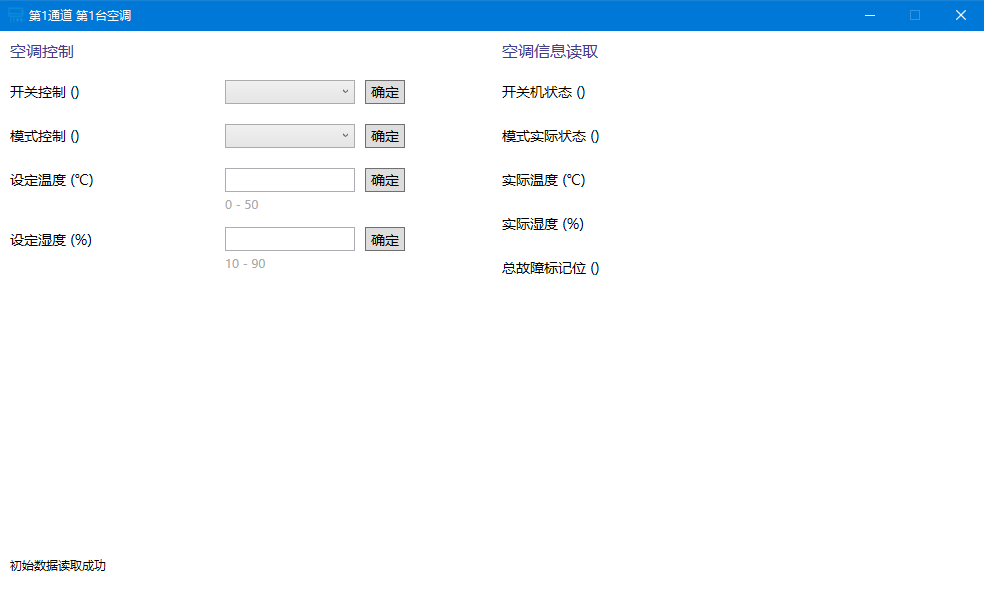

双击通道内空调，显示空调可控制属性弹窗，如下图：

3.1功能控制

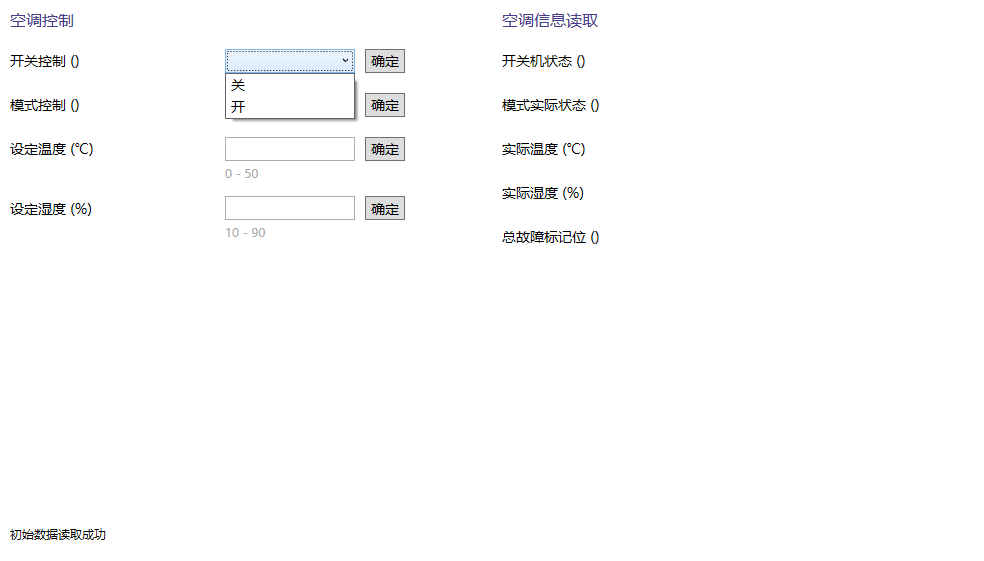

3.1.1 开关控制

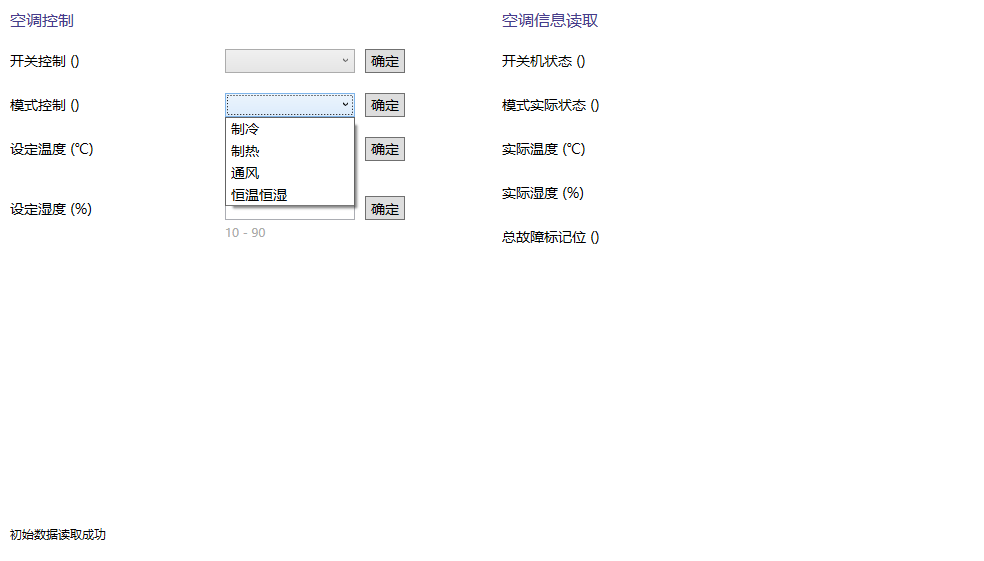

3.1.2 模式控制

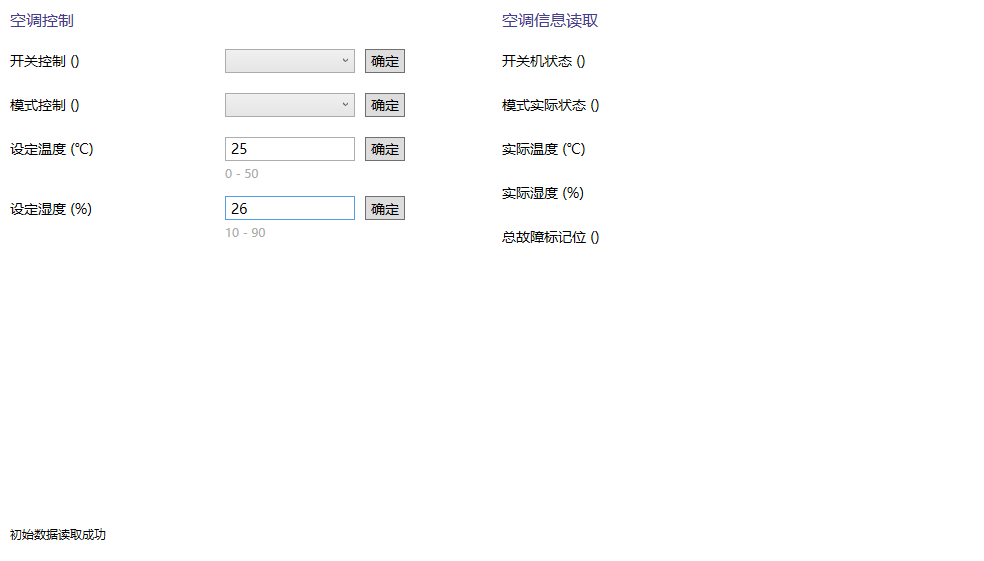

3.1.3 设定温度

3.1.4 设定湿度

4日志

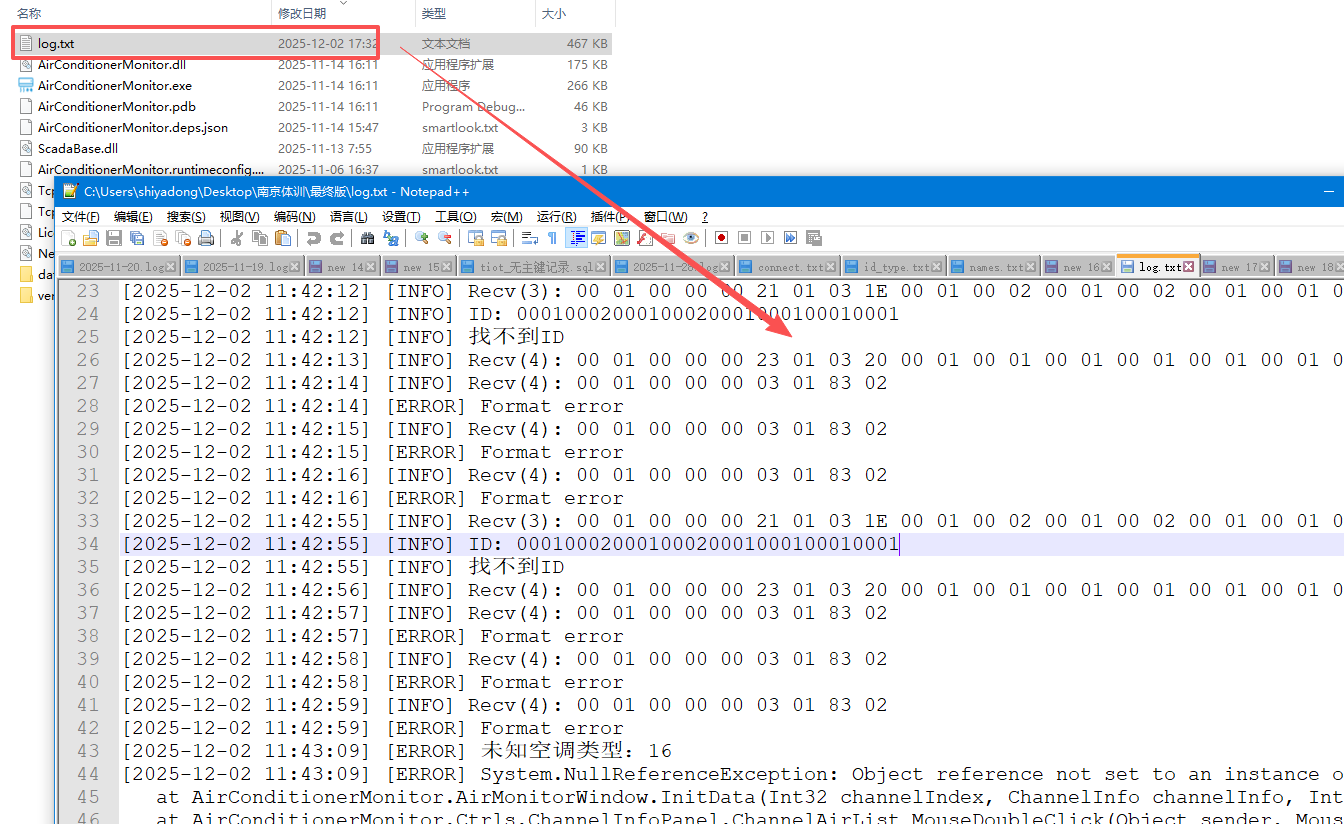

4.1系统运行日志记录和通讯报文记录

注：下表中空调品牌支持和代码的定义(持续增加中)：

值	空调品牌中文	空调系列	空调品牌英文
1	特灵(Trane)	RTHD_CH530	TRANE_CH
2	约克(York)	YK_ST	YORK_CH
3	开利(Carrier)	30HXC_ST	CARRIER_PD4_GXHX
4	特灵(Trane)	CVHE_UC800	TRANE_UC800
5	开利(Carrier)	19XR_ST	CARRIER 19XR
6	约克(York)	YEWS_E	YORK YEWSE
7	约克(York)	YK_ELINK	YORK_ELINK
8	特灵(Trane)	RTHD_UC800	TRANE_UC800_LG
9	顿汉布什(DB)	WCFX_ST	DB WCFX
10	开利(Carrier)	30XW_ST	CARRIER 30XA PLUS
11	约克(York)	YR_ST	YORK YR ELINK
12	顿汉布什(DB)	WCFX_ICE	DB WCFX ICE
13	美的(Midea)	SCWE_ST	MIDEA_LG
14	格力(Gree)	LSBLX_ST	GREE LX
15	麦克维尔(McQuay)	PFS_ST	McQuay_FPS
16	顿汉布什(DB)	DCLC_ST	DB-DCLC
18	约克(York)	YEWS_D	YORK_YESWD
19	麦克维尔(McQuay)	MHS_ST	McQuay_MHS
20	约克(York)	YSPA_ST	YORK_YSPA
21	约克(York)	YS_ST	YORK_YS
22	海尔(Haier)	HX_ST	HAIER_HX500
23	麦克维尔(McQuay)	WSC_ST	McQuay_WSC
24	顿汉布什(DB)	WCFX_V6	DB_WCFX_V6
25	约克(York)	YEWS_B	YORK_YESWB
26	约克(York)	YESW_C	YORK_YESWC
27	海尔(Haier)	LSBLX_ST	HAIER_BPLX
28	格力(Gree)	LSBLG_Nb	GREE_LSBLG
29	约克(York)	YK_XRBA	YORK_YK_XRBA
30	开利(Carrier)	30XQ_CN	Carrier_30XQ_ST
31	开利(Carrier)	30XQ_ST	Carrier_30XQ_CN
100	风冷模块模拟器	风冷模块模拟器	M_EMULATOR
101	麦克维尔(McQuay)	MAC_Old	McQuay_M
102	美的(Midea)	LSQ_AN1	Midea_Md
103	天加(Tica)	TCA_ST	TICA_M
104	顿汉布什(DB)	ACDS_ST	DUNAN_M
105	国祥(Kingair)	KMS_ST	KINGAIR_M
106	开利(Carrier)	30RQ	CARRIER_M
107	海信(Hisense)	HFR_ST	HISENSE_M
108	特灵(Trane)	CXAJ_ST	TRANE_M
109	格力(Gree)	LSQWRF_ST	GREE_M
110	清华同方(ThTf)	FS_ST	QHTF_M
111	日立(Hitachi)	RCUA_ST	HITACHI_M
112	约克(York)	YCAE	YORK_YCAE
113	约克(York)	YCAB	YORK_YCAB
114	天加(Tica)	Tica_OLD	TICA_OLD
115	约克(York)	YEAS	YORK_YEAS
116	美的(Midea)	LSQ_AG1	MIDEA_LSQ
117	格力(Gree)	LSQWRF_ST	HAIER_M
118	约克(York)	YCAE_D	YORK_YCAE_D
119	麦克维尔(McQuay)	MAC_ST	McQuay_MAC
120	海尔(Haier)	LSQWRF_D	HAIER_IGU21
121	美的(Midea)	LSQ_A	Midea_M_OLD
255	模拟器	模拟器	EMULATOR
