一、背景需求

项目地点：陕西省榆林市
项 目 方：实施单位：陕西某工程科技有限公司，最终使用方：延长石油集团旗下延长采气二厂、三厂

项目需求：指针式表计（压力表、温度表）数据采集汇集至延长石油集团安全生产智慧化管理平台，便于统一监控管理。

项目痛点：整个二厂、三厂采气厂输气作业管道上，表计点位分布错综复杂，位置不一，比较分散。按照常规作业生产计划，需要固定时间，对作业管道对应压力、温度数据进行监管以达到调控的目的。传统方案的人工抄读，人机交互录入数据达不到产线实时数据监管目的。另一方面，场地多数为指针式压力表、温度表等不具备通讯接口。即使部分拥有通讯接口，防爆应用场景的接线采集方式，布线成本太高。

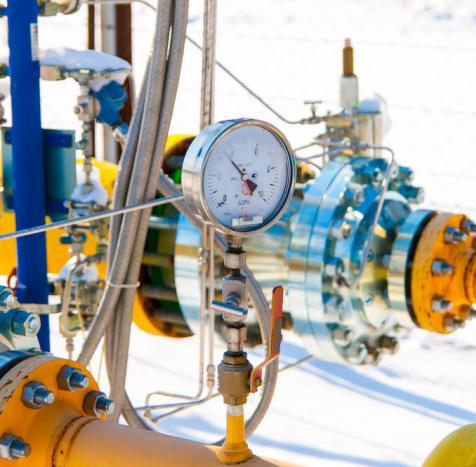

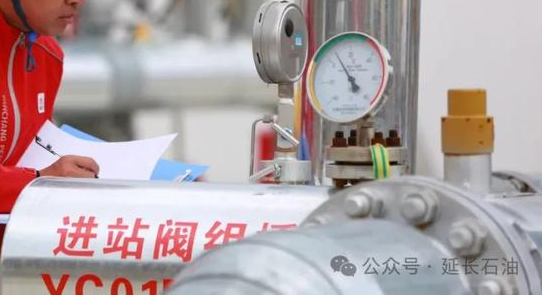

输气管道各种压力、温度表

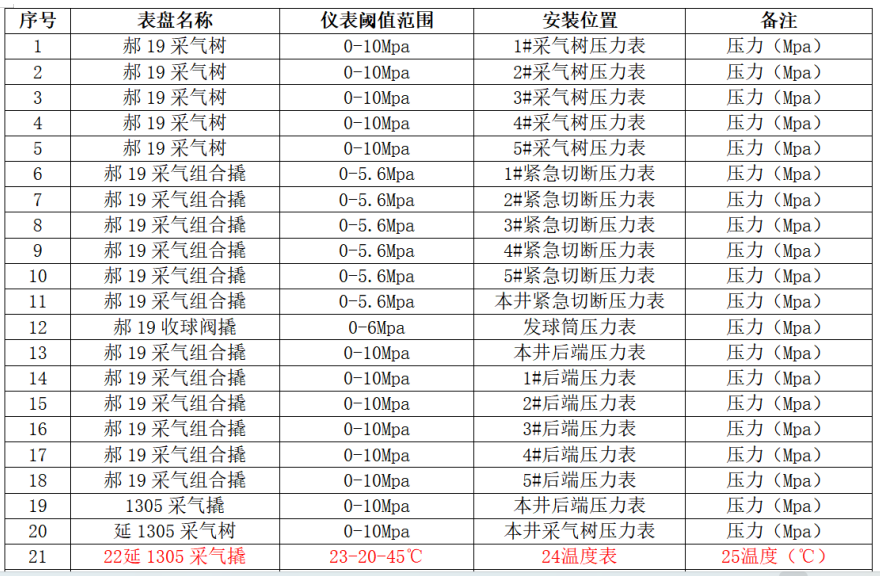

部分点位统计表

评估实现：根据现有需求，实现这些表计的数据采集，通过加装OCR图像识别采集装置（SC-LP-CAM），采用电池供电，无线传输的方式，采集仪表数据后传输到后台。

二、采集产品

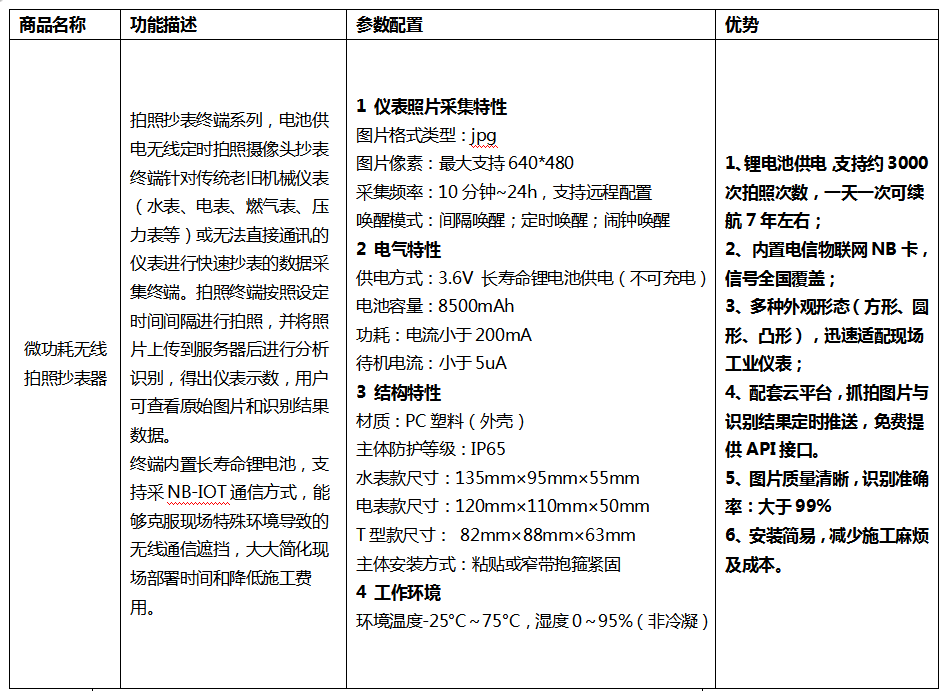

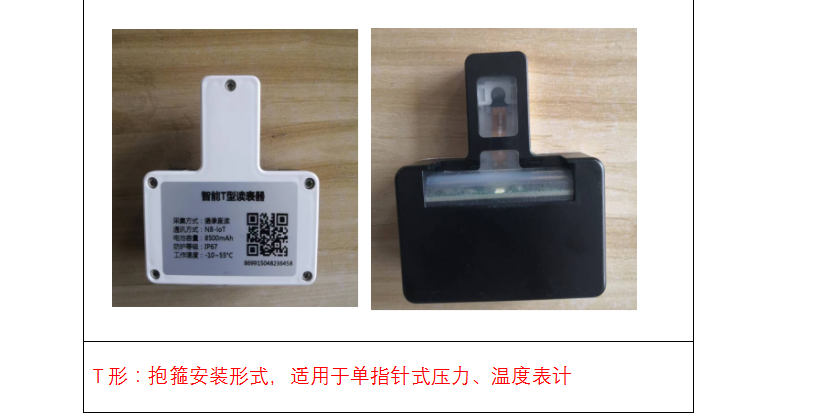

匹配对应表计的数采产品为我公司图像识别拍照产品：微功耗无线拍照抄表器&OCR拍照识别终端（SC-LP-CAM）,产品主要参数及功能：

三、实施过程

3.1 技术方案

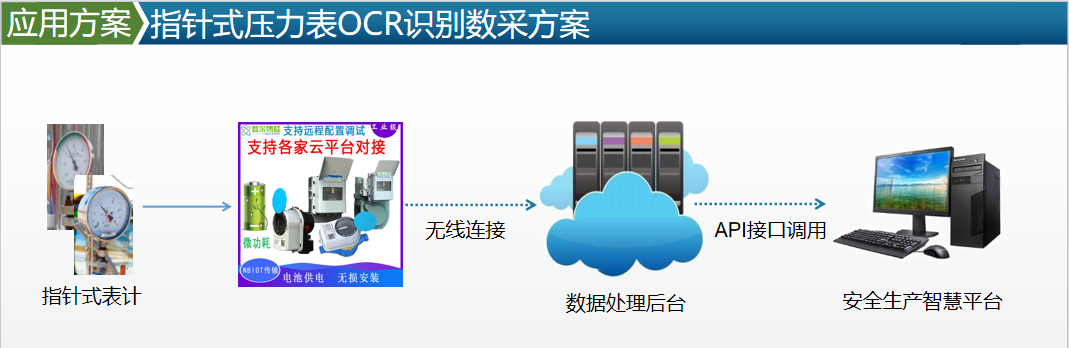

技术方案拓扑图

仪表覆盖安装表扣式识别终端，通过OCR拍照识别方式，上传数据处理后台，现场无需布线，简化人工实施成本。通过无线方式将数据传输至云平台。平台提供免费API接口，供对接第三方平台调用对接，可主动调用也可以又我们云平台以MQTT传输形式推送至第三平台。

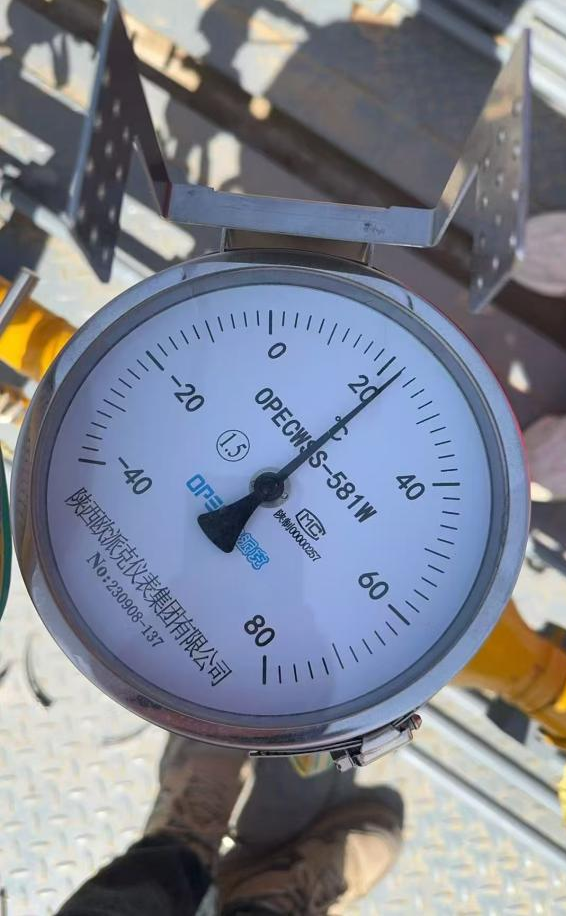

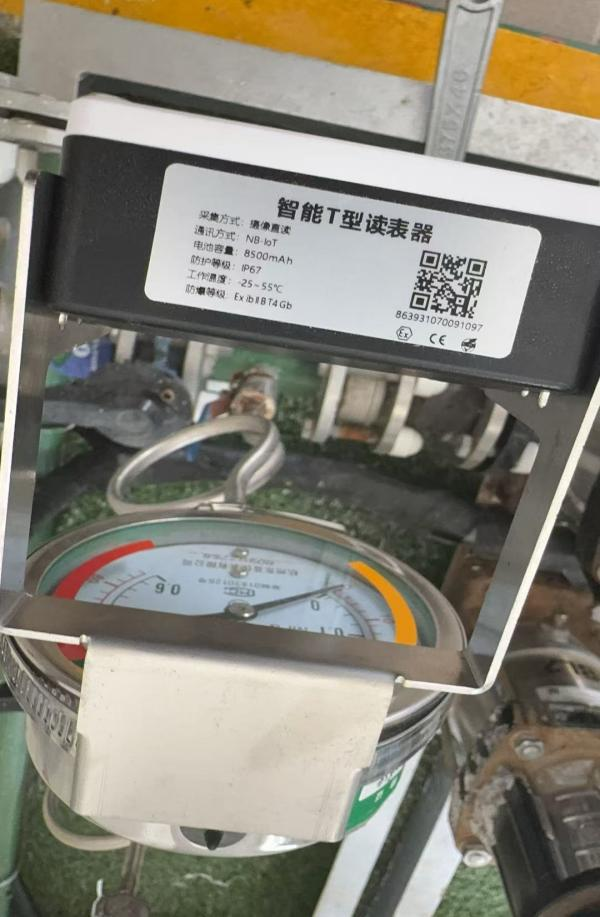

现场安装实施图

远程对接调试

3.2安装实施影响因素

1）采集表计提供确认（适应于机械水、电、燃气表采集，或者屏幕常亮且页面显示不跳变的数显仪表）。

2）表计显示盘尺寸大小（产品是否可以完全覆盖显示盘）、外观形状，是否符合方形或者圆形产品。

3）单行（单指针）数据采集。

4）采集频率（电池供电产品最快频率10分钟一次，10分钟-24小时可设置。如果想实现高频采集（5分钟一次），考虑电池续航问题，需要将设备改装为外供电版本）。

5）供电方式：常规电池供电（电量支持约3000次拍照次数），可改外供电版本。

6）信号（产品常规内置贴片天线，被采集表计处于封闭环境需确认信号是否影响，考虑改装为外接天线版本）。

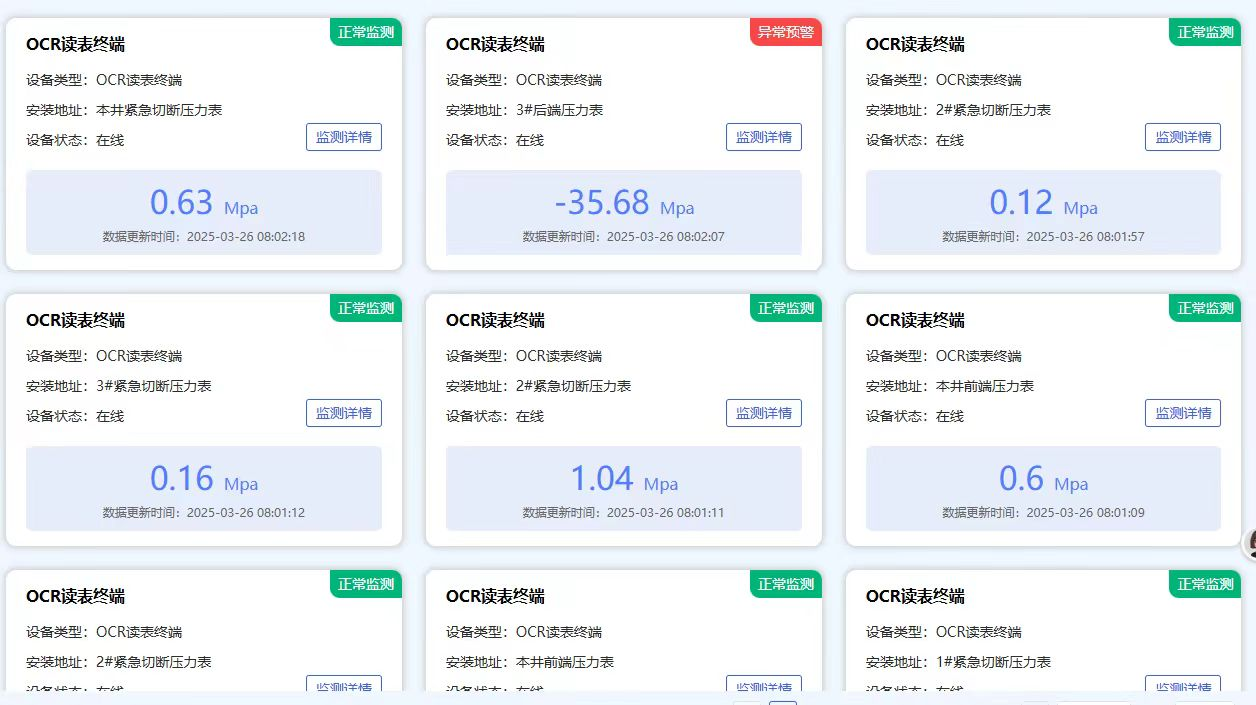

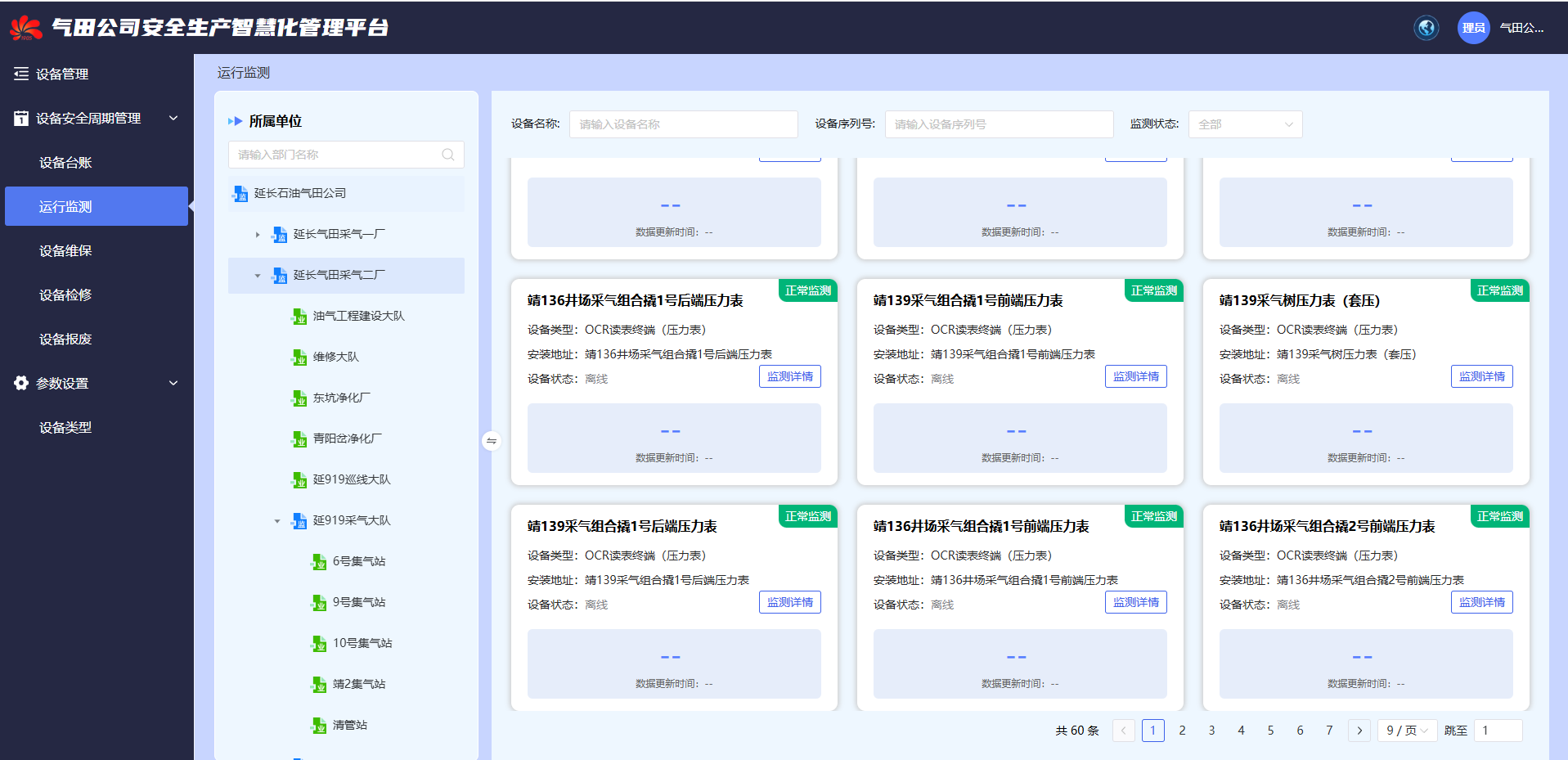

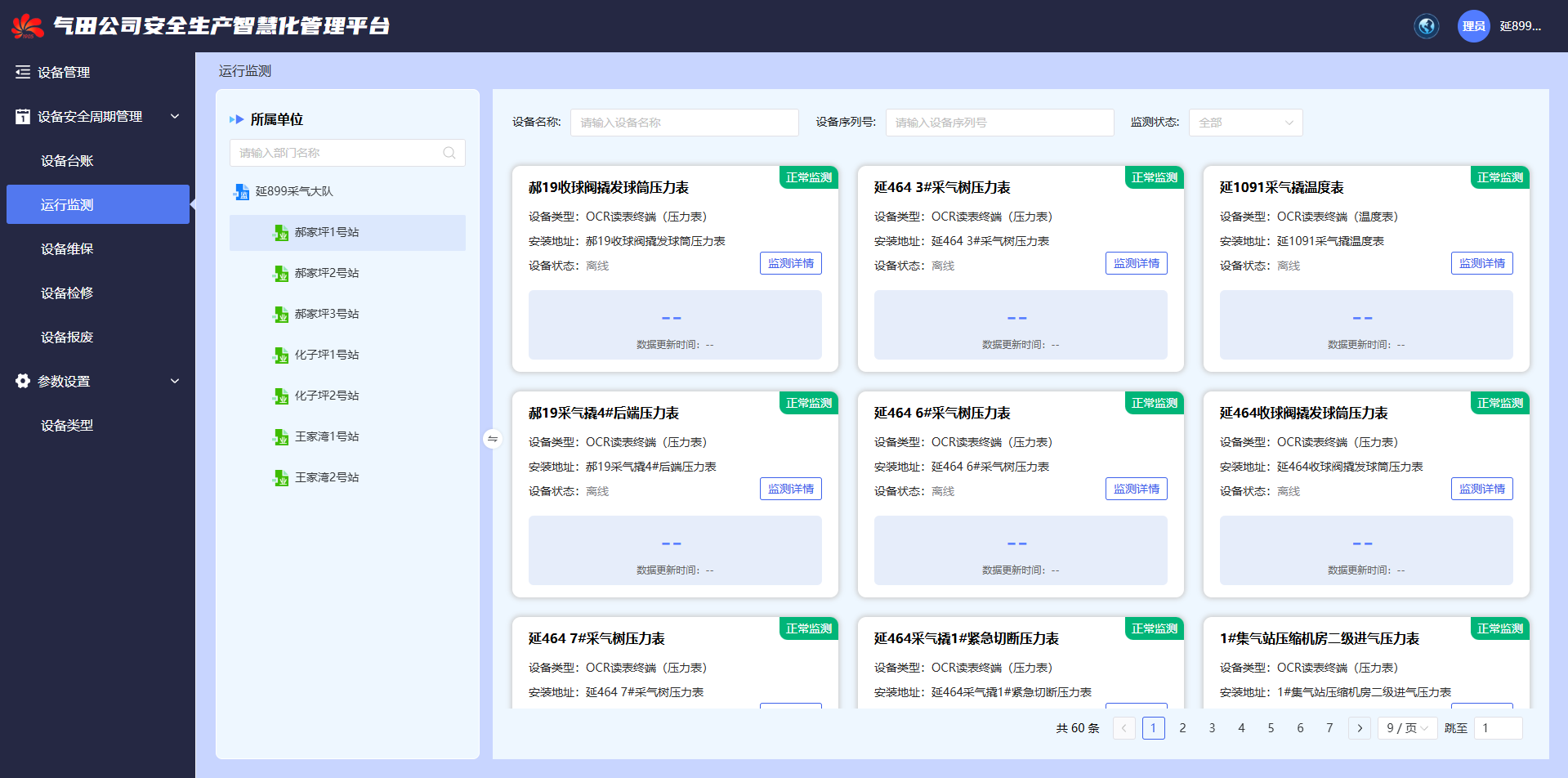

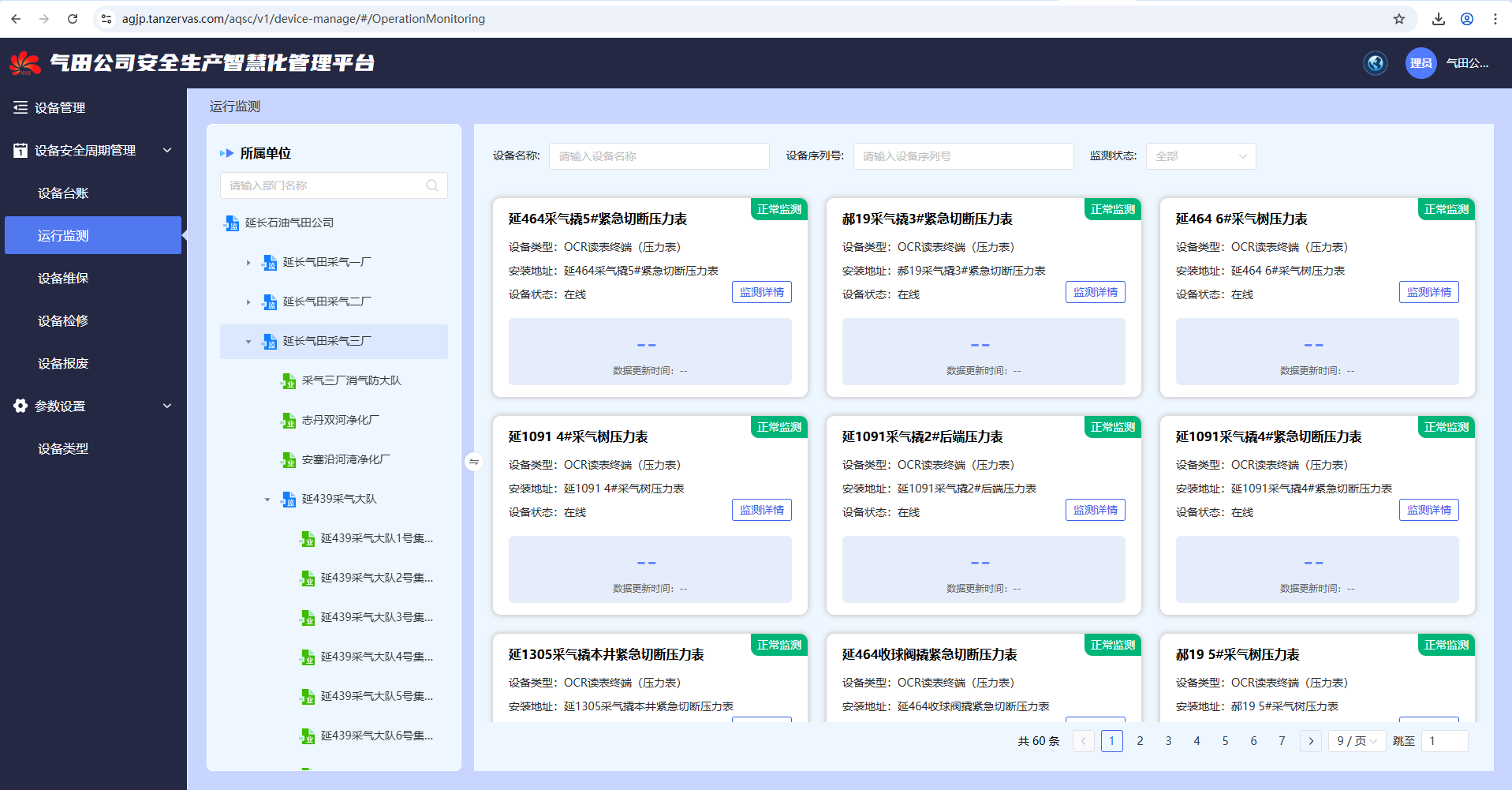

四、实施成果数据平台展示
