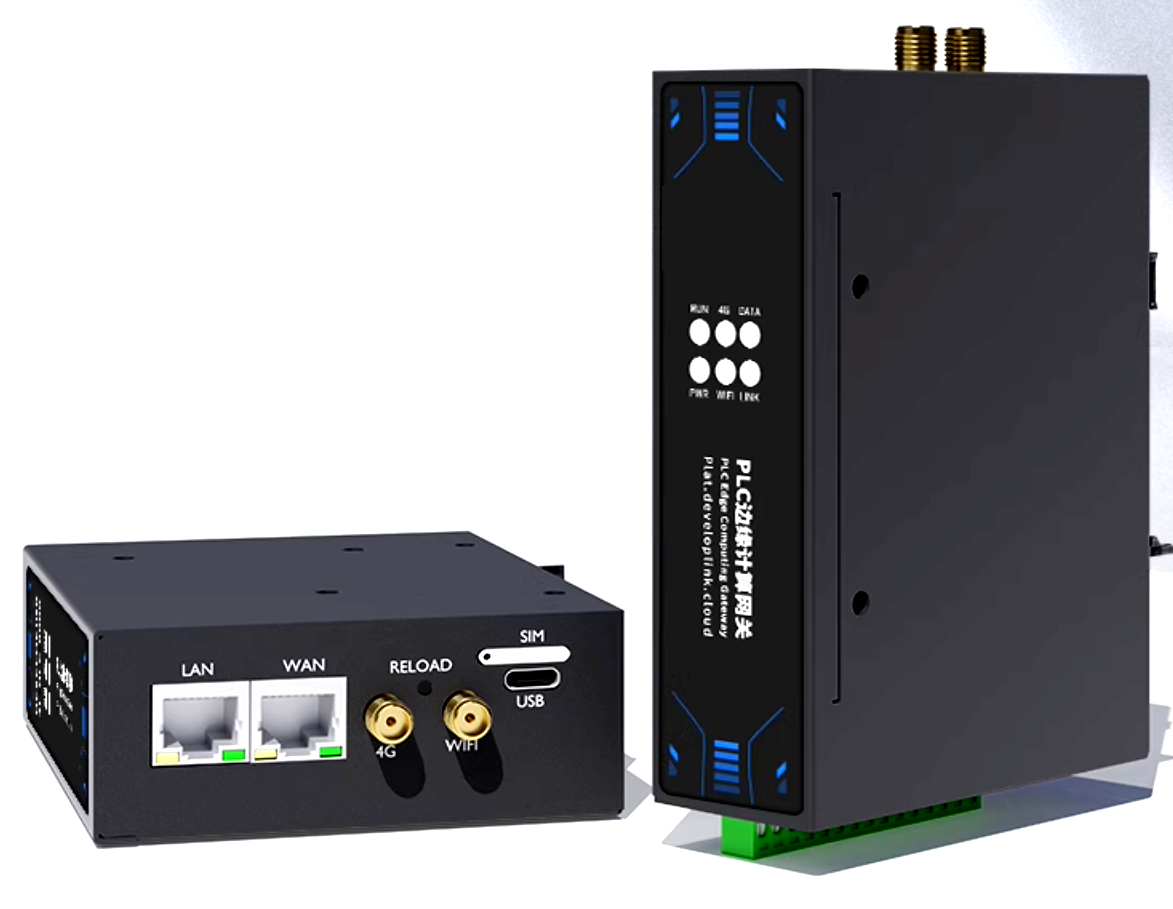

PLC边缘计算网关
工业边缘计算网关集成 4G、WiFi、以太网多网通信，支持 Modbus、IEC104、DLT645、OPC UA 等多类工业协议转换，具备断网续传、远程运维、可视化编程能力，可用于工业采集、电力监控、智慧农业、环保监测等物联网场景。
获取报价| 关键词: | |
|---|---|
| 工业边缘计算网关;4G 物联网网关;协议转换网关;Modbus 转MQTT网关;IEC104 网关;DLT645 采集网关;RS485 CAN 网关;工业数据采集网关;导轨式物联网网关;多协议边缘网关 | |
| 状态指示灯PWR：电源状态指示灯，正常常亮 | DATA：发送数据时闪烁 |
| LINK：服务器连接指示灯，服务器连接后常亮 | |
| WIFI:连上wifi后常亮 | |
| 4G：有网时常亮 | |
| RUN：正常运行常亮 | |
| SIM卡/USIM卡 | Nano SIM卡 |
| 天线接口 | SMA 外螺内孔 |
| USB 接口 | TYPE-C 接口，USB 2.0 High speed |
| 用于软件调试和软件升级 | |
| USB驱动：支持Windows7，Windows 8/8.1，Windows10 | |
| DC接头 | 5.5*2.1mm |
1 产品概述
DAQ-GP-DPUIIOT边缘计算网关是一款支持TDD-LTE/FDD-LTE、以太网和WIFI通信的网关。支持TDD-LTE、FDD-LTE网络数据连接。支持多种工业协议（如Siemens S7、Modbus、IEC104、DLT645/698、CJ188、OPC UA等）与物联网协议（如MQTT、TCP、HTTP）之间的转换，解决不同设备之间的通信障碍；实时采集数据，并通过以太网、4G、Wi-Fi等方式上传至云端或本地服务器；大数据存储和断网续传。
表1 网关核心配置
| 网络 | 网关 |
|---|---|
| CPU | 2核A7@1.2G |
| DRAM | 512MB |
| eMMC | 8G |
表2 网关支持频段
| 网络 | 网关 |
|---|---|
| TDD-LTE | B34/ B38/B39/B40/B41 |
| FDD-LTE | B1/B3/B5/B8 |
| WIFI | 2.4GHz |
| WAN | 1个10M/100M自适应 |
| LAN | 1个10M/100M/1000M自适应 |
网关采用先进的高度集成的硬件和软件平台，对众多常用的物联网平台协议进行了优化，完成无线接收、发射、数据采集处理和协议解析等功能，网关结构尺寸为：3512090mm。可广泛应用于各个物联网领域，如工业数据采集、智慧农业、电力监控、环保污染监测、智能家居、安全管理、出行娱乐等场景。
2 服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务**！！！(=^_^=)**
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！
3 主要性能
下表详细描述了边缘计算网关 的性能。
网关主要特性列表
| 参数 | 描述 | |
|---|---|---|
| 核心配置 | CPU | 2核A7@1.2G |
| DRAM | 512MB | |
| eMMC | 8G | |
| 存储 | SD卡（可扩展） | 最大支持32G |
| 电气参数 | 工作电压 | 供电范围 7V～30V |
| 工作电流 | 平均 140mA～160mA | |
| 标配适配器 | 12V/1A | |
| 4G | 工作频段 | LTE-TDD：Band 34/38/39/40/41 |
| LTE-FDD：Band 1/3/5/8 | ||
| 理论速率 | LTE-TDD：最大 9.010Mbps (DL)/最大 3.096Mbps (UL) | |
| LTE-FDD：最大 10Mbps (DL)/最大 5Mbps (UL) | ||
| 发射功率 | 23dBm±2dB | |
| WiFi | 无线标准 | IEEE 802.11b/g/n |
| 频率范围 | 2.4~2.4835GHz | |
| 工作模式 | AP+Station | |
| 理论速率 | 150Mbps | |
| AP模式链接数量 | 3 | |
| 网口 | WAN | 1个10M/100M自适应 |
| LAN | 1个10M/100M/1000M自适应 | |
| 基本参数 | 状态指示灯 | PWR：电源状态指示灯，正常常亮 |
| DATA：发送数据时闪烁 | ||
| LINK：服务器连接指示灯，服务器连接后常亮 | ||
| WIFI:连上wifi后常亮 | ||
| 4G：有网时常亮 | ||
| RUN：正常运行常亮 | ||
| SIM卡/USIM卡 | Nano SIM卡 | |
| 天线接口 | SMA 外螺内孔 | |
| USB 接口 | TYPE-C 接口，USB 2.0 High speed | |
| 用于软件调试和软件升级 | ||
| USB驱动：支持Windows7，Windows 8/8.1，Windows10 | ||
| DC接头 | 5.5*2.1mm | |
| 通信总线 | RS485 | 串口1-4，接口：A、B，波特率 1200～460800bps |
| RS232 | 串口5，接口：RX、TX、GND，波特率 1200～460800bps | |
| CAN | 串口6，接口：L、H，CAN端子接口，波特率50k-1000kbps | |
| 软件功能 | 网络协议 | MQTT/TCP/UDP/HTTP/DNS |
| 网络通道数量 | 6 | |
| 远程运维 | ü | |
| 远程管理 | ü | |
| 远程升级 | ü | |
| 域名解析DNS | ü | |
| 配置模式 | 上位机、Web可视化拖拽编程 | |
| 网络协议 | MQTT/TCP/UDP/HTTP/OPC UA | |
| 行业协议 | Modbus / DLT645/ DLT698/CJ188 | |
| 协议 | 西门子/三菱/持续开发 | |
| 服务器平台端 | 阿里云、腾讯云、OneNET、华为云、 | |
| Ctwing、ThingsBoard、JetLinks、UniLink、私有云 | ||
| 特色功能 | 远程上下载 | 、触摸屏、变频器等远程上下载和调试 |
| 异地组态监控 | 本地组态软件与只见OPC桥接 | |
| 可视化编程 | Node-RED可视化拖拽编程 | |
| 断网续传 | 断网缓存，网络恢复后补发 | |
| 机械参数 | 尺寸（mm） | 3512090 |
| 重量（g） | 365 | |
| 安装方式 | 导轨安装 | |
| 环境参数 | 工作温度 | -40~80℃ |
| 工作湿度 | 0~95%RH（无凝结） | |
| 安装方式 | 导轨安装 | |
| 系统 | 系统 | Linux |
| 版本 | 5.4.61 |
4 接口定义
DAQ-GP-DPUIIOT边缘计算网关设计上保持清晰、简洁的风格。功能接口如下：
l 端子电源接口
l DC 插头电源接口
l USB2.0 High-Speed 接口
l 4 路 RS485 串口接口
l RS232 串口接口
l CAN 串口接口
l WAN+LAN 双网口
l USIM/SIM 卡接口（支持 3V 、1.8V）
l SMA 天线接口
l 硬件复位接口
L 状态指示灯接口
l USB_BOOT 接口
具体硬件接口如下图所示：
图 网关插针引脚图
5 网关尺寸
*图**网关*插针引****脚图**
