空压机监控软硬件一体化解决方案

CompressedAirMonitoringHardware&SoftwareIntegratedSolution

上海数采物联网科技有限公司

工业数据采集专家|让每一台空压机都智能可控

邮箱：business@daq-iot.com网址：

一、方案概述

本方案针对工业场景中空压机设备的运维痛点，提供了一套集数据采集、协议转换、集中监控、智能联控、能效分析于一体的软硬件一体化解决方案。方案采用“协议转换网关+无线通讯管理机/智能终端+自主研发数据采集平台+组态可视化软件”的分层架构：由协议转换网关实现全品牌空压机私有协议到标准ModbusRTU的转换，由无线通讯管理机/智能终端完成数据的无线上报与云平台对接，搭配自主研发的监控平台，帮助企业实现空压机设备的数字化、智能化管理，降低运维成本，提升设备运行效率，实现节能降耗。

方案具备以下核心价值：

●全品牌接入：覆盖国内外主流空压机、离心机及配套设备，协议库内置190余种控制器型号，即接即用。

●协议转换：由协议转换网关将各品牌私有协议统一转换为标准ModbusRTU协议，上位机/PLC/DCS可一键对接。

●无线上报：通过配套无线通讯管理机/智能终端，将ModbusRTU数据经4G/以太网上报至任意公网云平台，支持MQTT/TCP/UDP/HTTP等多种协议。

●集中监控：实时采集运行状态与工艺参数，组态大屏可视化展示，告别人工巡检抄表。

●智能联控：自动轮换、按需启停、故障隔离，实现空压机群控与节能运行。

●数据驱动：历史数据存储与能效分析，支撑预防性维护与运行优化决策。

二、支持的空压机品牌与型号类型

本方案支持全球主流空压机品牌，覆盖螺杆式、离心式、涡旋式等多种类型空压机以及干燥机、过滤器、余热回收机等配套设备。截至目前，协议库已累计适配190余种控制器型号，核心支持品牌包括：

2.1核心支持品牌

●国际主流品牌：英格索兰（IngersollRand）、阿特拉斯·科普柯（AtlasCopco）、寿力（Sullair）、日立（Hitachi）、神钢（Kobelco）、伯格（Boge）、康普艾（CompAir）、登福（GardnerDenver）、好利旺（Orion）等。

●国产品牌：普乐特、复盛、优耐特斯、萨震、鲍斯、凌格风、德曼、葆德、捷豹、艾高、强时、嘉德、埃尔利德等。

●通用配套设备：冷干机、余热回收机、过滤器、干燥机、真空泵、鼓风机等通用配套设备，以及干接点型空压机。

●通讯协议支持：协议转换网关主流支持RS-485ModbusRTU协议输出（部分阿特拉斯型号兼容CAN总线），单台网关最多同时接入10台空压机设备；上行至云平台的数据上报由配套无线通讯管理机/智能终端承担，支持以太网、MQTT等通讯方式。

2.2适配型号统计

下表为本方案协议库已适配的控制器型号品牌分布统计（共计空压机156型、离心机37型）：

（表格内容较多，此处仅展示前 12 行）

注：完整控制器通讯型号清单详见2.3节；新型号持续适配中，非标协议支持定制开发。

2.3控制器通讯型号清单

以下为本方案网关已适配的空压机及离心机控制器通讯型号完整清单，现场接入时按品牌与控制器型号选配对应网关型号即可实现免调试对接。

（1）空压机控制器通讯列表

（表格内容较多，此处仅展示前 12 行）

（2）离心机控制器通讯列表

（表格内容较多，此处仅展示前 12 行）

三、硬件方案设计

3.1硬件架构总览

方案硬件采用清晰的分层架构，各层职责明确、各司其职，确保协议转换与数据上报功能解耦，便于现场部署与维护：

说明：空压机协议转换网关只负责将空压机私有协议转换为标准ModbusRTU输出，本身不直接具备无线上报与云平台对接能力；若需将数据上报至公网云平台或远程监控中心，需在网关上行侧追加配套的无线通讯管理机或无线智能终端，由其完成ModbusRTU数据的采集、协议封装与无线上报。

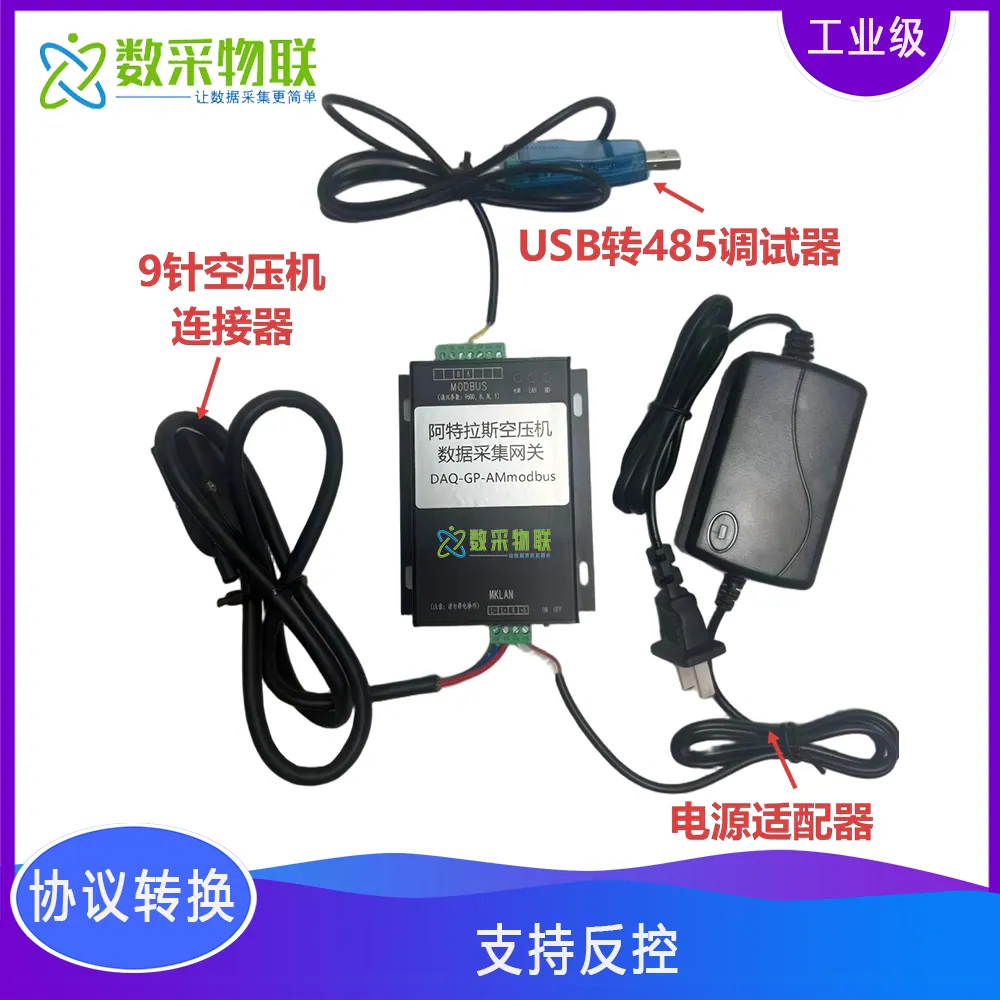

3.2空压机协议转换采集网关（DAQ-GP-AMmodbus）

DAQ-GP-AMmodbus系列空压机协议转换网关是上海数采物联网科技有限公司推出的针对空压机做数据采集和协议转换及反控的网关设备，可用于远程监控主流空压机设备，实现空压机数据快速接入PLC或者DCS等第三方系统。

通过该网关可监测空压机的运行状态和参数，也可通过串口通讯方式控制空压机的启动、停止、加载和卸载。本网关无需额外配置即可同时连接5台阿特拉斯/英格索兰等空压机（最多支持10台），组成空压机群控网络。上位机软件或PLC通过RS485接口，使用ModbusRTU协议，即可与该网络实时对接。

3.2.1核心参数规格

3.2.2网关选型说明

3.2.3产品特性

●电气特性：工作电源220VAC，60mA，适配工业现场供电环境。

●通信特性：标配RS485ModbusRTU输出，上位机/PLC/无线终端按Modbus从机地址1~10读取数据；MKLAN接口与空压机控制器1对多连接，A/B端子为Modbus（485）接口。

●结构特性：尺寸规格122×84×24（mm），导轨/壁挂安装，结构紧凑。

●工作环境：工作温度-30℃～75℃，湿度0～95%，适应各类工业现场环境。

●能力边界：注：网关本身仅输出ModbusRTU，不直接支持4G/MQTT等无线上报；无线上报与云平台对接能力由配套无线通讯管理机/智能终端提供（见3.3节）。

3.3无线通讯管理机/无线智能终端

当现场数据需上报至公网云平台或远程监控中心时，需在协议转换网关的上行侧追加配套的无线通讯管理机或无线智能终端。该设备作为数据上报层的核心硬件，负责采集网关输出的ModbusRTU数据，并经4G/以太网以MQTT/TCP/UDP/HTTP等协议上报至任意公网服务器或云平台。

3.3.1核心参数规格

3.3.2功能特性

●数据采集：作为ModbusRTU主站，按从机地址1~10轮询采集协议转换网关输出的空压机数据，汇聚后统一上报。

●无线上行：支持4GLTE全网通与以太网上行，适配有网/无网各类现场环境。

●多协议上报：支持MQTT/TCP/UDP/HTTP/SSL多种上报协议，可对接任意公网服务器及主流云平台。

●断点续传：具备本地数据缓存与断点续传能力，网络中断时数据不丢失，恢复后自动补传。

●平台对接：支持平台定制对接，如阿里云物联网平台、中移动OneNet平台、华为云等（详见第六章）。

3.4现场安装方案

●安装位置：协议转换网关安装在空压机控制柜附近，无线通讯管理机/智能终端安装在网关附近或弱电箱内，均采用DIN导轨安装或壁挂式安装，确保通风良好，远离强电磁干扰源。

●网络拓扑：空压机控制器“手拉手”串联接入网关MKLAN接口；网关A/B端子经RS485连接无线通讯管理机/智能终端；无线终端经4G/以太网上报至云平台或本地工控机。

●地址配置：每台空压机控制器设置唯一地址（110），对应网关Modbus从机地址110，无线终端按地址区分不同设备。

标准安装流程：

1.断开空压机控制器电源，确认无带电操作风险。

2.DB9插头接空压机控制器“LAN”插头，用专用通讯线缆连接控制器通讯口与协议转换网关MKLAN接口。

3.连接网关220VAC电源，确认电源指示灯正常亮起。

4.配置空压机控制器面板地址为1~10，确保与网关Modbus从机地址映射一致。

5.网关A/B端子通过RS485线缆连接无线通讯管理机/智能终端的RS485采集口（或直接连接本地工控机/PLC）。

6.为无线通讯管理机/智能终端接入电源，配置4G/以太网及上报平台参数。

7.测试端到端数据链路：空压机→网关→无线终端→云平台，确认数据正常采集与上报。

3.5接线方案

3.5.1核心接线端子说明

3.5.2典型接线拓扑

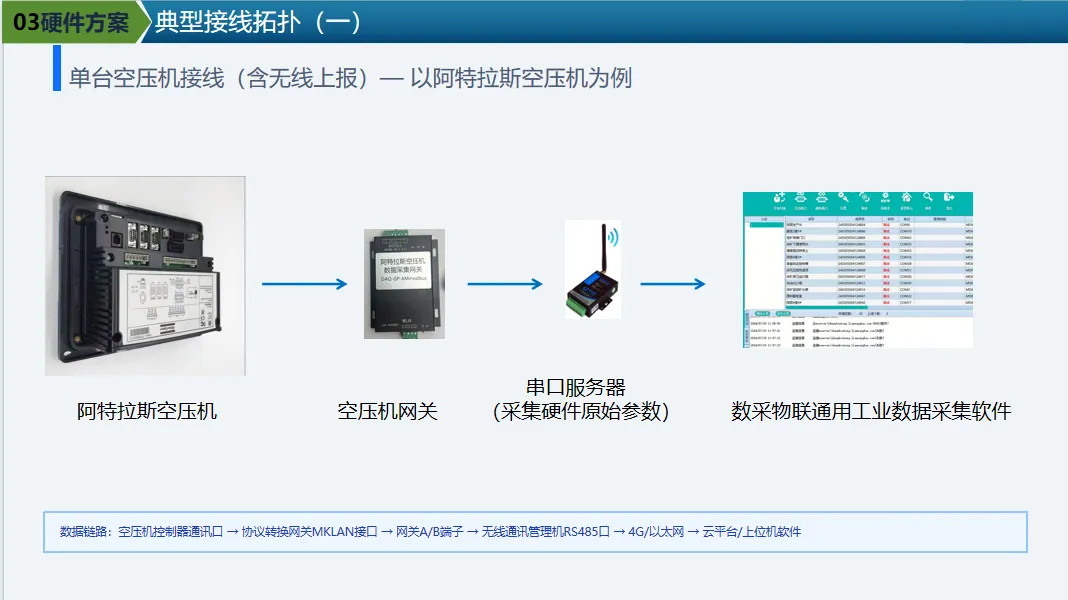

单台空压机接线（含无线上报）：空压机控制器通讯口→协议转换网关MKLAN接口→网关A/B端子→无线通讯管理机/智能终端RS485口→4G/以太网网关→云平台/上位机软件（以阿特拉斯空压机为例）。

[图一阿特拉斯空压机数据采集与无线上报方案]

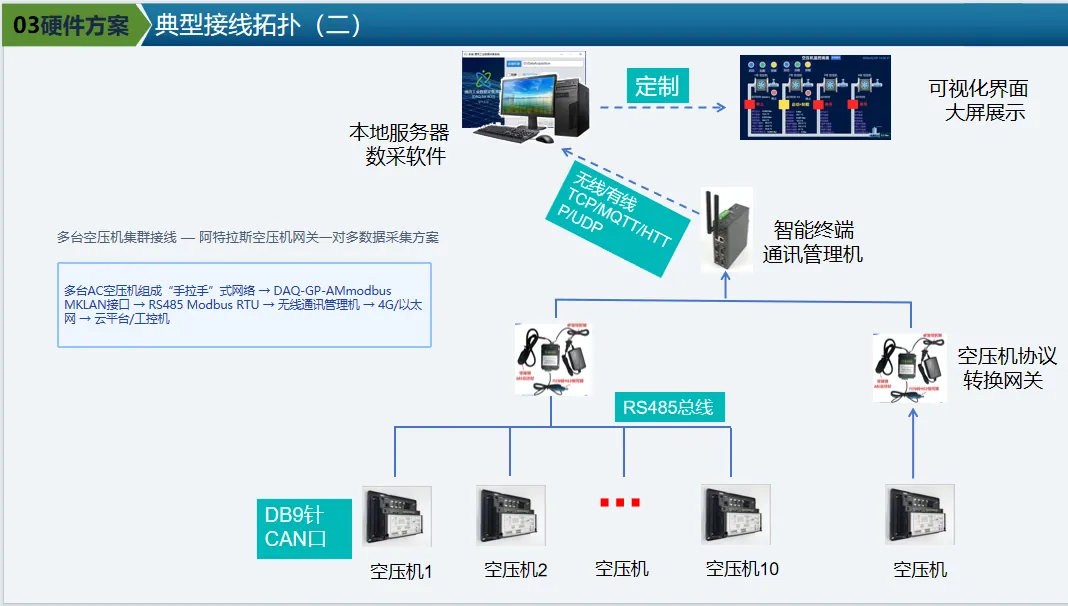

多台空压机集群接线：1号空压机控制器通讯口→2号空压机控制器通讯口→……→协议转换网关MKLAN接口→网关A/B端子→无线通讯管理机/智能终端→4G/以太网→云平台/工控机。多台AC空压机组成“手拉手”式网络，最终与DAQ-GP-AMmodbus的MKLAN接口连接，网关再经RS485将ModbusRTU数据送至无线通讯管理机/智能终端，由其完成无线上报。

[图二 阿特拉斯空压机网关一对多数据采集方案]

3.5.3接线注意事项

●通讯线缆采用屏蔽双绞线，屏蔽层单端接地，避免形成接地环路。

●通讯线缆与动力线缆分开敷设，间距≥30cm，避免电磁干扰。

●多设备串联时，总线两端需接入120Ω终端电阻，提升通讯稳定性。

●接线完成后需检查所有端子紧固，无松动、短路情况。

●CAN总线最长不能超过80米，超过建议长度信号伴随衰减。

四、软件功能方案

本方案配套的空压机监控平台，采用分层架构设计，分为数据采集层、数据存储层、应用展示层，核心功能如下：

4.1数据采集与存储

●秒级实时采集：支持空压机所有核心运行参数的实时采集，采集频率最高可达1秒/次，核心采集参数包括：

运行状态：运行/停止、加载/卸载、手/自动模式、就地/远程控制；

工艺参数：排气压力、排气温度、油温、油压、油分离器压差、冷却器压力；

设备运行数据：运行时间、加载时间、启动次数、加载次数、电机转速；

报警故障信息：综合报警、故障停机、紧急停机、电机过载、维护保养提示；

控制指令：支持远程启动/停止、加载/卸载、压力上下限设置等反控操作。

●数据存储：支持本地数据库与云端数据库双存储，历史数据可追溯，存储周期可自定义，最长支持5年以上历史数据存储。

●协议适配：内置全品牌空压机协议库，无需二次开发即可实现设备接入，支持非标协议定制开发。

4.2集中监控与可视化

●设备状态总览：大屏展示所有空压机的运行/停止/故障状态，设备总数、在线数、运行数、故障数一目了然。

●实时数据看板：单台设备详情页集中展示所有实时运行参数，支持参数超限标红提醒，数据刷新频率可自定义。

●组态可视化：支持定制化工况流程图，模拟空压机实际运行流程，直观展示设备运行状态。

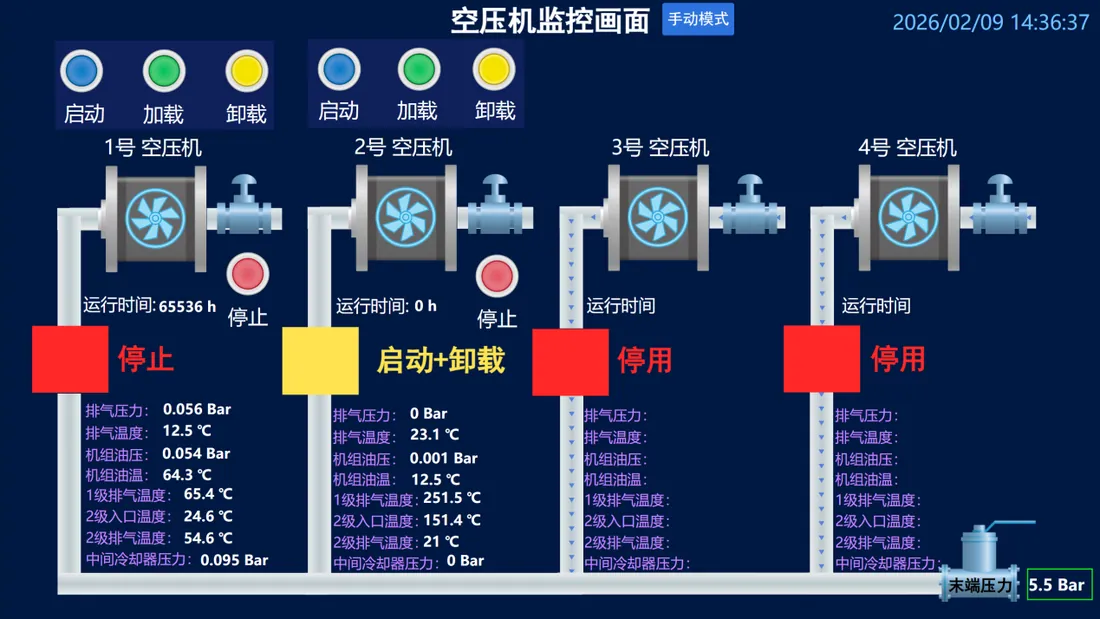

[图三 定制化大屏展示界面]

4.3智能联控与自动化控制

●自动轮换运行：多台空压机可设置自动轮换策略，按设定的时间间隔（如6小时/次）轮流运行，均衡设备损耗，延长设备整体使用寿命。

●按需智能启停：根据管网压力自动控制设备启停，当管网压力低于设定下限时，自动启动备用机补充压力；达到目标压力后，自动停止备用机，实现节能运行。

●故障自动隔离：当运行中的设备发生故障时，系统自动将其从运行队列中隔离，无缝切换至备用设备，保障气源供应不中断。

●灵活操控模式：支持手动/自动模式无缝切换，手动模式下可单独控制单台设备的启停、加卸载，满足特殊工况需求。

●联控参数自定义：轮换时间、压力上下限、设备优先级等参数均可灵活配置，适配不同现场工况。

4.4报警与预警管理

●实时报警推送：设备出现参数超限、故障、停机等情况时，系统立即触发报警，支持弹窗、声音、短信、微信推送等多种报警方式。

●报警分级管理：支持报警等级自定义，按紧急程度分为一般警告、重要报警、紧急故障，差异化推送策略。

●报警历史追溯：所有报警记录完整存储，包含报警时间、报警内容、报警等级、处理状态，支持报警统计与分析。

●预防性维护预警：基于设备运行时间、运行状态，自动触发维护保养提醒，支持保养周期自定义，变“故障后维修”为“预警式维护”。

4.5能效分析与报表管理

●能效分析：基于历史运行数据，分析设备的空载率、加载率、单位产气能耗，识别节能空间，优化运行策略。

●运行报表：自动生成日报、周报、月报，包含设备运行时长、加载时长、启停次数、能耗数据等核心指标，支持Excel/PDF格式导出。

●数据追溯：支持历史数据趋势曲线查询，可按时间范围、参数类型生成趋势图，用于故障分析与运行优化。

●第三方系统对接：支持与用户现有PLC、DCS、MES、ERP等系统对接，提供标准ModbusRTU协议输出实现数据互通。

五、采集参数与Modbus地址表

协议转换网关通过ModbusRTU协议向上位机/无线通讯管理机开放标准寄存器地址表，覆盖空压机控制指令、工艺参数、开关量输入、运行状态、运行统计及压力带设置等全量采集与控制点位。上位机/PLC/无线终端按Modbus从机地址1~10访问对应空压机，地址表统一适用。具体寄存器地址以随网关交付的点表文档为准，核心采集参数说明如下：

5.1控制指令类

5.2工艺参数类（压力）

压力类参数数据类型为Int16，单位Bar，实际值=读数值×0.001。

5.3工艺参数类（温度）

温度类参数单位℃，实际值=读数值×0.1。

5.4开关量输入类

5.5运行状态类

5.6运行时间统计类

以下参数采用32位双字存储，实际值=高字×65536+低字。

5.7压力带设置类

说明：以上点表为阿特拉斯等主流空压机通用采集点位，不同品牌/控制器型号的具体寄存器地址以随网关交付的协议文档为准；非标协议支持定制开发。

六、项目实施案例

项目名称：Atlas空压机集群智能化联控与数据可视化系统项目时间：2026年1月

6.1项目背景与痛点

客户厂区内拥有4台（现场目前为2台，后期增加2台）ATLAS品牌空压机，为生产线提供稳定气源。改造前存在以下痛点：

●各空压机独立运行，依赖人工巡检记录运行参数（压力、温度等），数据分散，无法集中监控。

●设备启停、轮换依赖人工，存在忘记切换、负载不均的风险，影响设备寿命。

●当一台设备故障时，无法及时自动调整运行策略，可能影响生产气源供应。

●缺乏历史数据追溯，难以进行能效分析与预防性维护。

6.2项目目标与定制化需求

客户希望构建一套集中监控与智能联控系统，实现以下功能：

●数据集中可视化：各台机组实时运行状态显示，包括运行时间、低压主机和高压主机的进口温度、出口温度、进口压力、出口压力、油压、油温等，控制器上实时采集并集中显示在统一的大屏看板上。

●智能轮换控制：实现4台设备的自动顺序轮换运行，每6小时（可设置）轮流运行，1台运行，其他3台关闭，均衡设备损耗，延长整体寿命，轮换时间可灵活设置。

●按需智能启停：根据管网压力自动控制设备启停。当末端压力低于设定下限（压力可设置）时，自动启动备用机补充；达到目标压力后，原来主机继续运行，备用机停止；主设备故障停机后自动踢出，其他设备继续自动顺序控制，实现节能运行。

●高可用性保障：当运行中的主机发生故障时，系统需能自动将其从运行队列中安全隔离，并自动启用备用设备，保障气源供应不中断。

●灵活操控模式：保留手动控制功能，可在“自动”与“手动”模式间切换，上限压力与下限压力均可设置，满足特殊情况下的操作需求。

6.3解决方案

为客户提供了一套基于“协议转换网关+无线通讯管理机/智能终端+自主研发数据采集平台+组态可视化软件”的软硬件一体化定制解决方案：

（1）硬件对接层

利用阿特拉斯空压机协议转换网关（DAQ-GP-AMmodbus），通过标准的ModbusRTU协议与每台空压机的控制器进行稳定通讯。网关通过DB九针空压机接口连接空压机面板进行一对多数据采集、协议转换、数据初步处理，并通过ModbusRTU协议将数据输出，供本地数据采集系统及无线通讯管理机/智能终端读取上报。

（2）数据与逻辑核心层

部署自主研发的通用工业数据采集系统，精确解析设备点表，实现对所有空压机参数的秒级实时采集与存储（同时支持各类数据库）。系统中内置定制开发的联控逻辑引擎，可靠地执行“自动轮换”“按需启停”“故障设备剔除”等核心控制策略，确保逻辑的稳定与准确。

（3）应用展示层

为客户量身定制了工业组态监控大屏，大屏设计直观，包含：

●设备状态一览：四台设备运行/停止/故障状态一目了然。

●实时数据面板：集中展示所有关键温度、压力参数。

●智能联控面板：可设置轮换时间、压力上下限，并显示当前主机与队列顺序。

●手动控制面板：提供独立的设备启停按钮与手/自动模式切换。

●历史趋势曲线：关键参数变化趋势可随时查询，用于故障分析与能效管理。

●自动报警系统：设备异常时弹出报警信息并记录。

6.4项目成果

●管理可视化：值班人员在工控机处全面掌握各个空压机运行状况，告别了人工巡检抄表，管理效率提升。

●控制自动化：实现了完全的自动轮换与按需启停，避免了人为操作失误，设备利用更均衡，可延长设备整体寿命。

●运行节能化：精确的按需启停控制，避免无效运行，实现了显著的节能效果。

●系统高可用：故障设备的快速隔离与备用设备的无缝接替，极大保障了生产气源的稳定性，减少了非计划停产风险。

●维护数字化：完整的运行历史数据为设备的预防性维护提供了精准的数据支撑，变“故障后维修”为“预警式维护”。

七、应用价值与效益

本方案已在多个行业现场落地验证，综合效益显著，核心应用价值如下表所示：

八、关于我们

上海数采物联网科技有限公司是工业数据采集领域的专业服务商，专注于空压机等工业设备的数据采集、协议转换、集中监控与智能化联控解决方案的研发与落地。公司以“让每一台工业设备都智能可控”为使命，自主研发了系列空压机协议转换采集网关、无线通讯管理机/智能终端与通用工业数据采集平台，协议库已累计适配190余种控制器型号，覆盖国内外主流空压机、离心机及配套设备品牌。

我们郑重承诺：您购买的不仅仅是产品，还有细致、周到的技术支持服务。协议转换网关现场只需普通工人接电安装即可，无需调试；我们免费提供远程指导、远程配置调试服务，将数据发送至用户指定的云平台。数采物联作为工业数据采集专家，免费提供物联网方案咨询服务。

8.1联系方式

8.2服务承诺

●现场交付简易：现场仅基础安装，无需技术人员到场，全程可远程调试，落地交付更省心。

●免费远程服务：免费提供远程指导、远程配置调试服务，将数据发送至用户指定的云平台。

●免费方案咨询：数采物联作为工业数据采集专家，免费提供物联网方案咨询服务。

●持续技术支持：新型号持续适配，非标协议支持定制开发，全程技术支持。

全文完
