三相电机智能监测与控制方案
一、背景
在工业生产体系中，三相电机作为驱动各类机械设备运转的核心动力源，其运行状态的稳定与否，直接关联到生产流程能否顺畅推进，对产品质量与生产效率起着决定性作用。传统的电机管理模式主要依赖人工巡检与现场操作，不仅耗时费力，还存在监测盲点，无法实时察觉电机运行中的细微异常，极易导致设备故障引发生产中断。鉴于此，上海数采物联网科技有限公司凭借前沿的物联网、传感器及数据分析技术，精心打造了一套面向三相电机的全方位智能监测与精准控制方案，深度融合工作电流能耗监测、振动温度监测、转速监测以及远程启停控制等关键功能，为工业企业电机管理的智能化变革赋能。

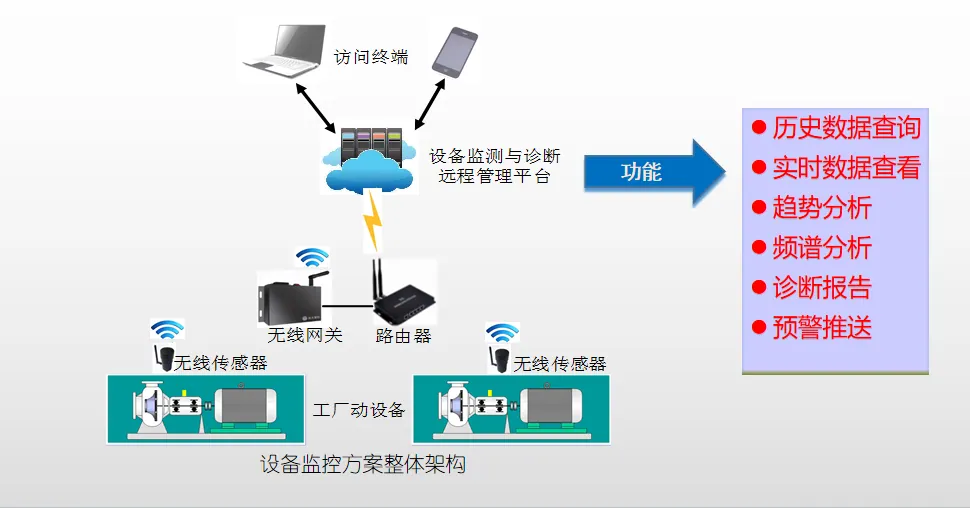

二、方案架构
整个方案搭建起感知层、传输层、数据处理层和应用层协同运作的架构体系。感知层部署多种高精度传感器，紧贴电机关键部位，精准捕捉电机运行数据；传输层依托 4G、WiFi、LoRa 等多元通信网络，以安全、高速的方式将采集的数据上传至云端；数据处理层运用云计算与大数据分析技术，对海量数据深度挖掘、解析；应用层为用户定制操作便捷、功能丰富的Web端与移动端界面，直观呈现电机状态，实现远程控制与智能管理。
三、功能实现

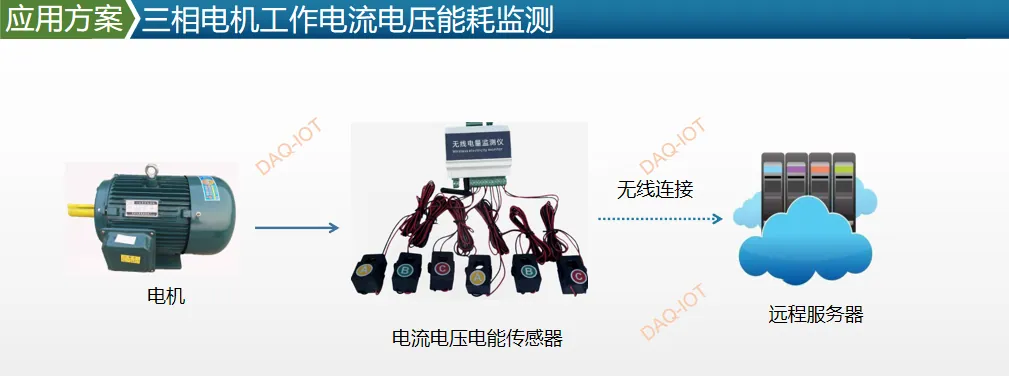

（一）工作电流、能耗监测
设备选型：DAQ-GP-EM4G无线电量监测仪是电流、能耗监测的核心设备。其内部集成了精密的电流互感器与信号调理电路，可紧密贴合三相电机的电源线缆，精准采集线电流数据。
参数运算：监测仪内置高性能微处理器，基于采集的电流数据，运用专业算法实时运算有功功率、视在功率、功率因数以及工作频率等关键参数。例如，有功功率通过电流与电压相位差及电流有效值计算得出，功率因数则依据有功功率与视在功率的比值确定。
异常预警：在软件层面设定电流正常波动区间，当监测仪采集的电流值超出预设范围，无论是过流（如电机堵转时电流急剧上升）还是欠流（电源缺相可能导致），立即触发报警程序，数据处理层迅速将报警信息推送至应用层，以弹窗、短信、邮件等多种形式通知运维人员。
（二）振动温度监测

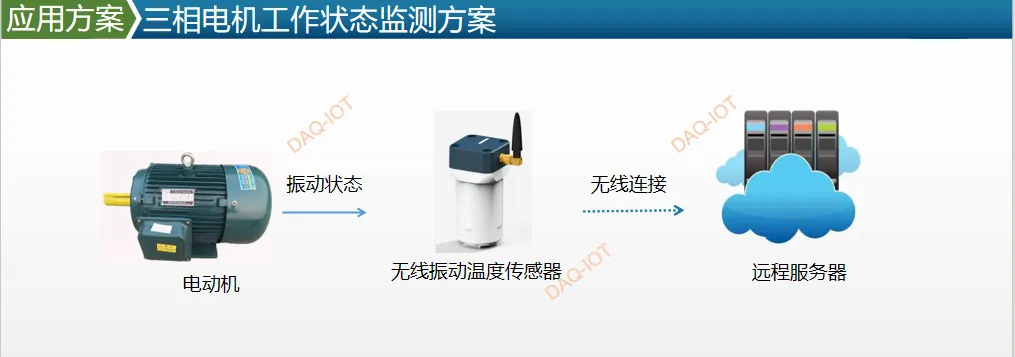

温振监测
传感器安装：SC-LP-VIB微功耗无线振动传感器采用磁吸式或卡扣式安装方式，可便捷吸附或固定在电机外壳靠近轴承、机座等易产生振动的关键部位，不破坏电机原有结构，实现非侵入式数据采集。
数据采集：传感器内置高性能MEMS振动感应元件，能敏锐感知电机运行时产生的振动信号。依据电机运行特性，可灵活设置数据采集时间间隔，如在电机启动初期，缩短间隔至每秒采集一次，以便精准捕捉启动瞬间的振动变化；正常运行时。可调整为每10秒采集一次，平衡数据量与监测效果。
数据传输：传感器搭载 4G/NB-IOT/LoRa 通信模块，将采集的振动数据按照既定通信协议打包，通过无线网络发送至附近的基站或网关，再由其接力上传至服务器。在数据传输过程中，采用加密算法保障数据安全，防止数据泄露或被恶意篡改。

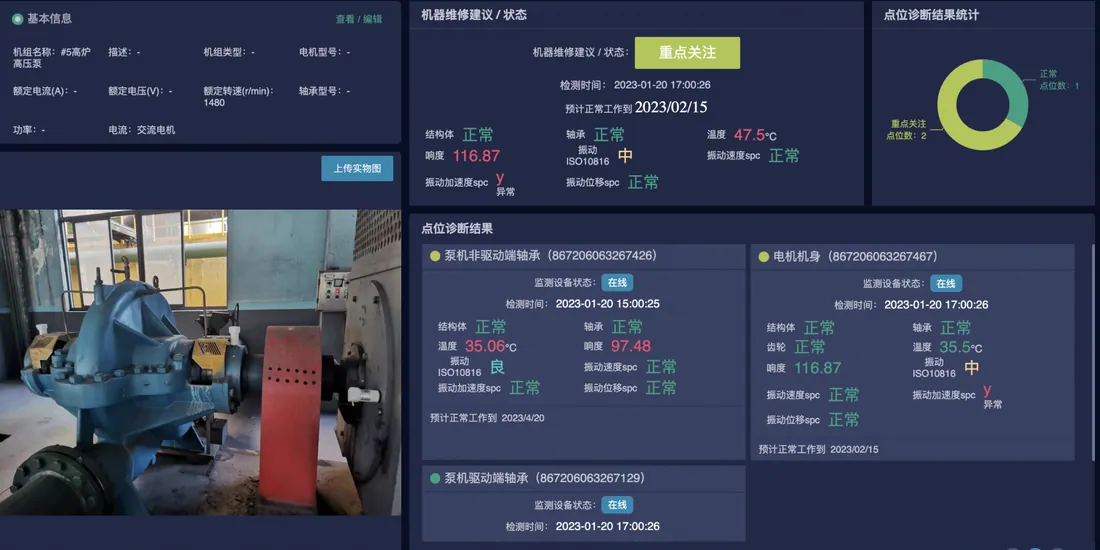

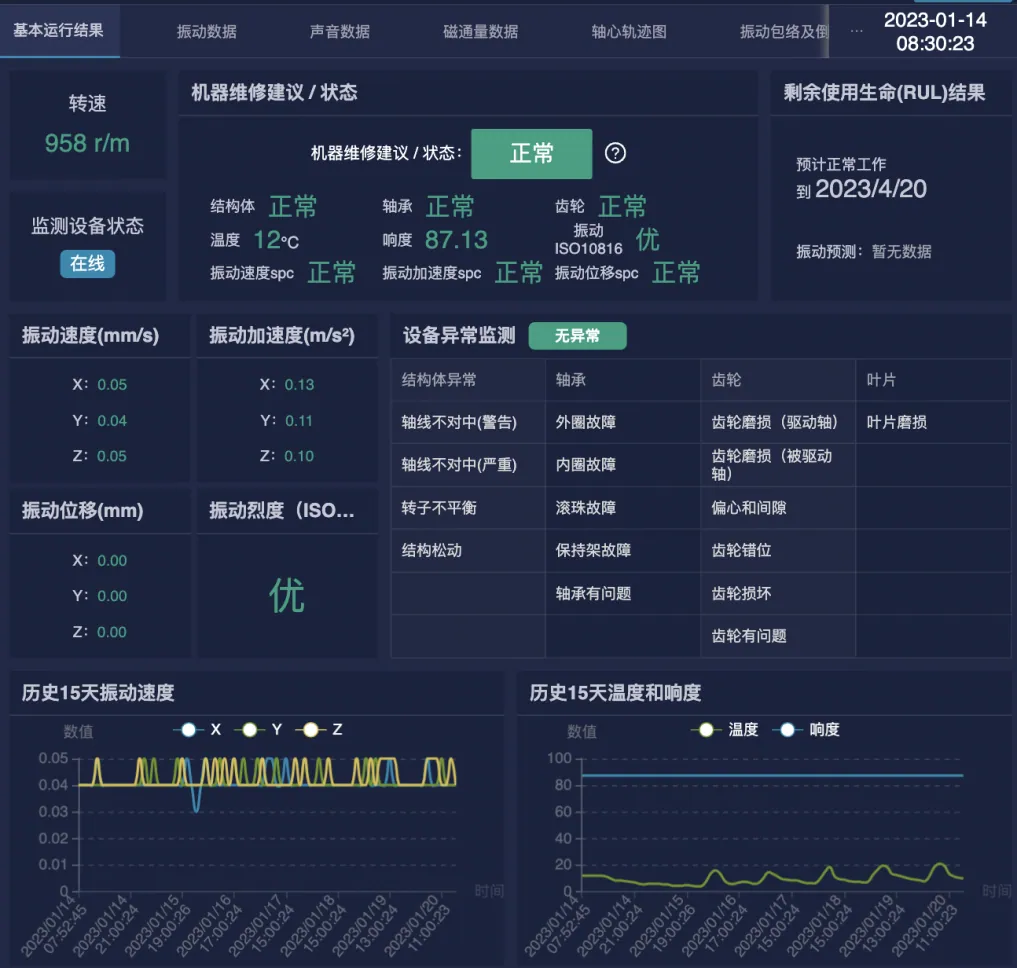

故障诊断：在服务器端，运用振动频谱分析、时域分析等专业算法，对接收的振动数据深度解析。若振动幅值、频率等特征参数偏离正常范围，系统可精准判断出如轴承磨损、转子不平衡、基础松动等潜在机械故障类型，并生成详细故障报告推送至应用层，为维修人员制定维修方案提供有力依据。

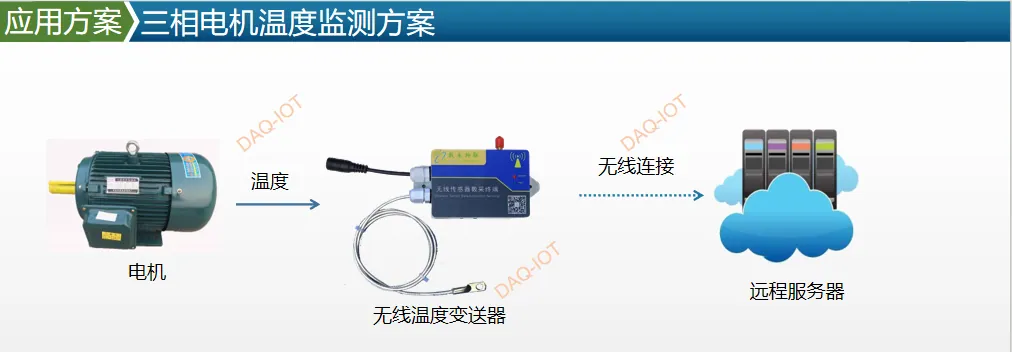

独立温度监测
测温原理：SC-GP-PT100无线工业测温传感变送器是一款将热电偶、热电阻信号变换成输入电信号或被测温度并以GPRS或4G等方式定时上报数据采集出电机表面温度值。
多点采集：该传感器最多可配置多路独立测温通道，可围绕电机外壳等易发热部位均匀分布，实现全方位温度监测。测量精度在±0.5℃以内，满足不同工况下对温度测量精度的严苛要求。
阈值报警：在应用层界面，用户可根据电机类型、运行环境等因素，自定义温度报警阈值。当测温通道监测到的温度值接近或超过阈值时，数据处理层快速响应，向用户推送高温预警，提醒及时排查如散热风扇故障、负载过大等导致电机过热的原因。

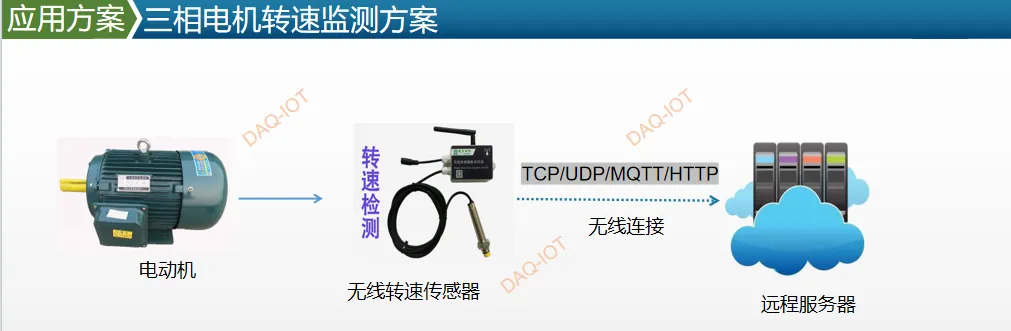

（三）转速监测
测量原理：SC-GP-RPM4G无线转速检测仪运用霍尔效应原理，在电机旋转轴附近安装导磁体（如磁性贴片），当电机转动时，导磁体周期性经过检测仪内置的霍尔元件，霍尔元件受磁场变化影响，输出与转速相关的脉冲信号。
信号处理：检测仪内部集成高精度计数器与信号调理电路，对霍尔元件输出的脉冲信号进行放大、整形处理，并精确统计单位时间内的脉冲数量。依据电机旋转一圈对应产生的脉冲数（如每圈设置60个测点，即旋转一圈产生60个脉冲），结合统计时间，运用转速计算公式（转速=脉冲数÷时间×60），实时换算出电机的转速值。
应用场景：在生产线上，若电机转速异常，会导致产品加工精度下降、生产节拍混乱。例如在纺织行业，电机转速不稳会使纱线粗细不均；在食品包装行业，会造成包装尺寸偏差。通过实时监测转速，一旦转速波动超出预设范围（如 ±5%），系统立即向操作人员发出警报，以便及时调整电机运行参数，或检查电机传动皮带是否松弛、减速机是否故障等影响转速的因素。

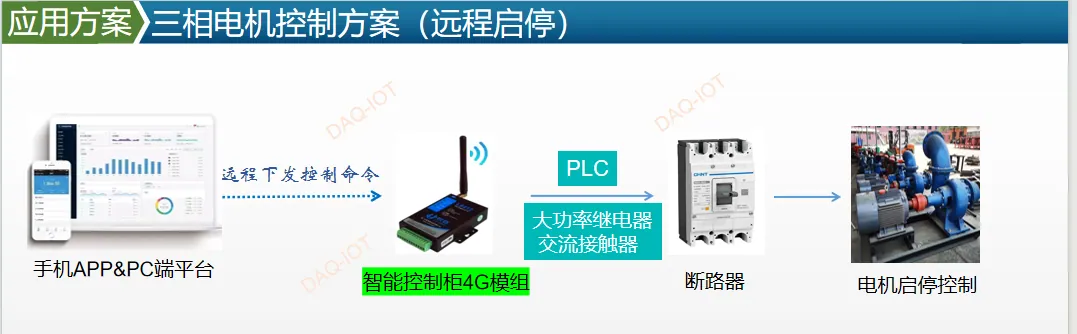

（四）远程启停控制
硬件搭建：智能控制柜作为远程启停控制的硬件核心，内部集成可编程逻辑控制器（PLC）与大功率继电器或交流接触器等模块。PLC 负责接收、解析控制指令，继电器或交流接触器模块则承担电机电源回路的通断控制任务，具备高可靠性与大电流承载能力，可适配不同功率等级的三相电机。
通信连接：智能控制柜通过 4G 物联网模块接入互联网，与云服务器建立稳定通信链路。同时，支持 WiFi、以太网等有线通信方式作为备用，确保通信的连续性。在通信协议方面，采用 MQTT 等轻量级、高效的物联网通信协议，保障指令传输的及时性与稳定性。
权限管理：在应用层开发专门的用户管理系统，为不同岗位人员分配差异化操作权限。例如，管理员拥有电机远程启停、参数设置、用户管理等全部权限；普通操作人员仅具备电机启动、停止的基本操作权限。用户登录时，系统通过账号密码验证、短信验证码等多重身份认证方式，确保操作安全，防止非法操作引发生产事故。
控制流程：用户在手机APP或电脑网页端操作界面，点击电机启动或停止按钮，指令经互联网发送至云服务器，服务器迅速将指令转发至对应电机的智能控制柜。PLC 接收指令后，按照预设逻辑控制继电器动作，闭合或断开电机电源回路，实现电机远程启停。同时，控制柜将电机启停状态实时反馈至云服务器，再由服务器同步至用户操作界面，便于用户确认操作结果。
四、方案优势
实时性强：借助高速4G通信网络与优化的数据传输协议，从传感器采集数据到用户端获取信息，延迟可控制在1秒以内，确保用户随时掌握电机最新运行动态，及时应对突发状况。
安装便捷：无线传感器与智能控制柜的设计充分考虑安装便利性，无线传感器采用即插即用、磁吸卡扣式安装，无需复杂布线；智能控制柜标准化接口，可快速接入现有电气系统，大幅缩短安装调试周期，降低项目实施成本。
智能预警：融合大数据分析、机器学习算法，对电机多源运行数据深度挖掘，构建故障预测模型。不仅能及时察觉当前故障，还可提前7-15天预测潜在故障风险，为企业安排预防性维护赢得时间，减少设备突发故障带来的生产损失与维修成本。
远程操作：突破地域限制，只要用户设备接入互联网，无论身处办公室、出差途中还是异地工厂，均可通过手机、电脑远程控制电机启停，调整运行参数，实现电机管理的智能化、高效化。
五、应用场景
本方案广泛适用于电力、冶金、石化、造纸等行业，以及各类使用三相电机的工业企业。在电力行业，可对发电设备、输配电电机进行集中监测与远程控制，保障电力供应稳定；冶金企业中，实时掌握高炉风机、轧钢电机运行状态，提升生产效率与产品质量；石化工厂里，精准控制反应釜搅拌电机、泵机电机，确保化工生产安全、高效；造纸车间内，通过监测与控制造纸机电机转速、温度等参数，保障纸张生产的连续性与质量稳定性。在建筑施工中，方便对塔吊、升降机等施工设备的电机进行管理，保障施工进度与安全。

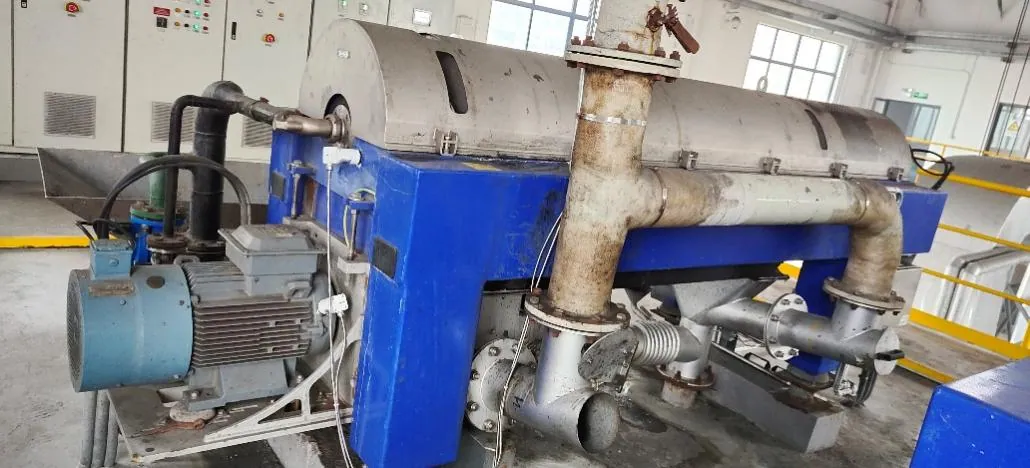

水处理行业案例：污水处理设备，污水处理厂各种动设备：水泵，脱水机，污水泵，鼓风机等等。

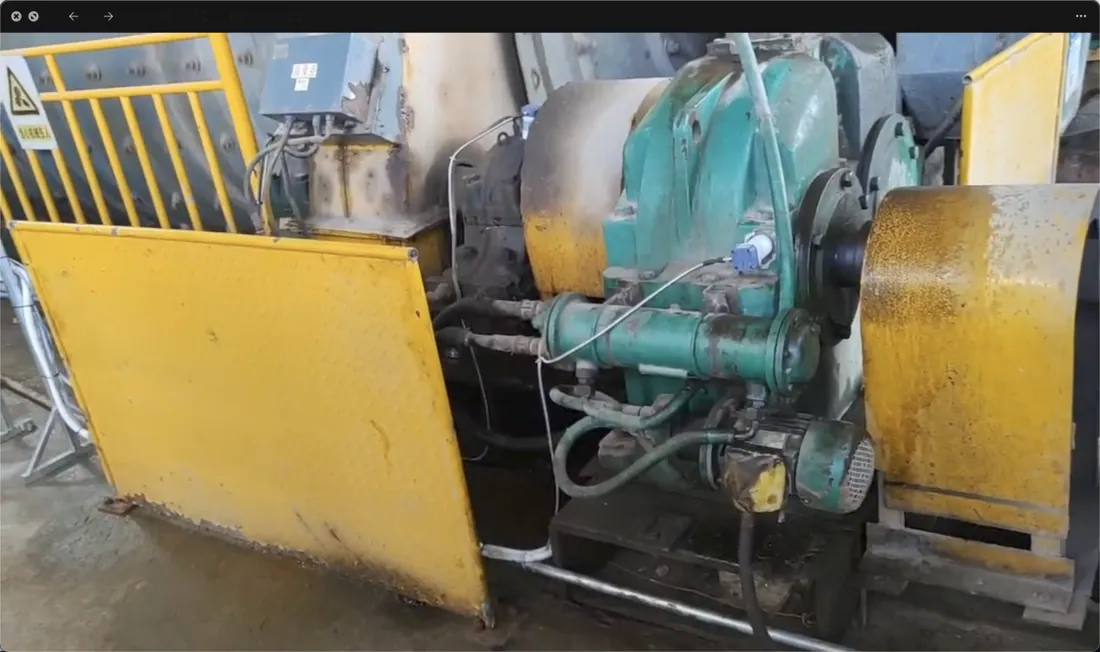

冶金行业案例：板式喂料机，槽式输送机，斗式提升机，高温风机，辊压机，回转窑，立磨，球磨机，皮带输送机，碎石机，选粉机，篦冷机，对辊破碎机等等。
上海数采物联网科技有限公司的三相电机智能监测与控制方案，为用户提供了一套全面、高效、可靠的电机管理解决方案，助力企业提升生产效率，降低运维成本，实现智能化转型升级。
