一、背景
近年来，随着国家分布式光伏的利好政策，各地分布式光伏装机规模增加迅猛。分布式光伏具有间歇性、分散性、随机性等特点，由于电网末端容量受限，海量分布式光伏接入电网可能引发电网潮流方向改变、局部电压越限、继电保护误动等影响。
光伏发电逆变器数据，逐步成为国家电网管控对象。针对市场逆变器种类不一、接口不一等现象，需要统一协议对接，实现规范并网。
根据国网公司“现代先进测量体系建设三年行动方案”和《低压分布式光伏计量采集典型设计方案》要求，为更好地适应分布式能源、储能、交互式用能设施等大规模并网需求，需建设低压分布式光伏“四可”能力，探索电网智能感知和灵活控制新技术，助力“以新能源为主体的新型电力系统”建设工作。
二、需求
湖北、陕西地区，分布式光伏发电并网项目，利用现有计量采集资源，构建“采集系统主站+采集终端+智能电能表+表后智能断路器”的物理架构，实现低压分布式光伏可观、可测、可控、可调，即“四可”。
1.可观-建立低压分布式光伏运行集控微应用， 实现台区终端、智能电能表、智能断路器、光伏逆变器等设备的运行状态在线监测。
2.可测-全部低压分布式光伏用户实现15分钟级负荷数据全采集。对于重要台区光伏用户及关键数据实现 5 分钟采集，试点探索 1 分钟级采集。
3.可控-通过可观可测数据，制定不同控制策略，实现并离网远程即时控制。
4.可调-通过光伏逆变器的延伸采集控制，试点建设光伏发电功率柔性调节能力。通过对现场设备开展改造， 实现单户柔控、群调群控。
三、实施
光伏规约转换器（DAQ-GP-485HPLC），实现逆变器数据modbus RTU协议转换为国网698.45协议，通过电力载波通讯（HPLC）方式受国家电网管控。
实施网络拓扑图
安装示意图
具体实施过程视现场逆变器种类、型号、接口类型的不同，也可以采用485直连方式单独对接光伏规约转换器（省去接口转换器部分）。
四、部分实施成果展示

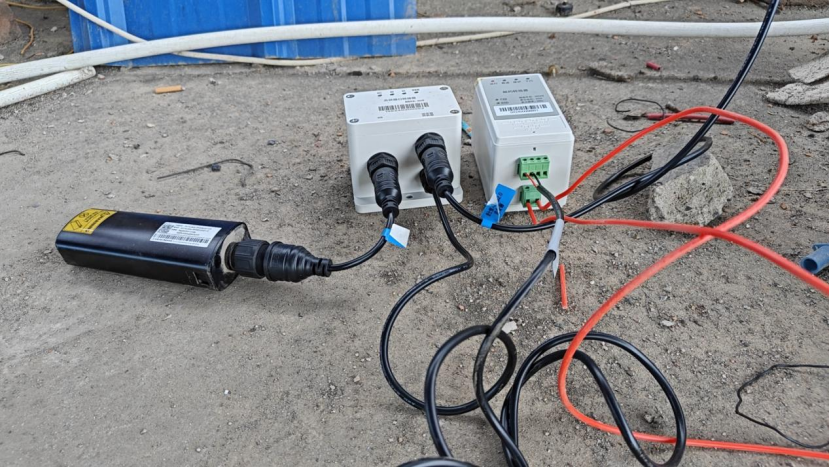

爱仕维逆变器实施案例
正泰逆变器实施案例
固德威逆变器实施案例（485直连方式）
序号 | 逆变器厂家 | 逆变器型号 | 逆变器品牌 | 采集器端口 | 备注 |
1 | 正泰 | GFX-A系列 | 爱士惟 | 1.usb接口采集棒 2.网口（485直连） | 采集成功 |
2 | 正泰 | GFX-D系列 | 固德威 | 1.usb接口采集棒 2.485直连（6针或8针或卡扣端子） | 采集成功 |
3 | 正泰 | GFX-K系列 | 科士达 | 1.485直连（4针com口） | 采集成功 |
4 | - | - | 古瑞瓦特 | 1.usb接口采集棒 2.485直连（4针） | 采集成功 |
5 | - | - | 首航 | 1.usb接口采集棒 2.485直连（16针com口） | 采集成功 |
6 | - | - | 上能 | 1.485直连（8针com口） | 采集成功 |
7 | 固德威 | GwK100-GT | 固德威 | 1.usb接口采集棒(未实施) 2.485直连（8针com口） | 采集成功 |
8 | 麦田能源 | T25Pro T15Pro | 麦田 | 1.485直连（8针com口） | 采集成功 |
五、主流逆变器实物接口图片
爱仕维逆变器（485直连对应网口，采集棒对应USB接口）
科士达（4针航插）
古瑞瓦特（485直连4针航插，采集棒是USB232）
首航（485直连16针com口，USB232）
固德威（485直连8针COM口，采集棒USB口）
