一、项目背景及需求

项目位于内蒙古自治区通辽市开鲁县，金风科技所属风电项目，通辽市开鲁县民主村1号、2号风机、杨秀峰村3号风机、宏盛村4号风机合计4组风力发电机组数据需要监控上云，项目对应各个风机数据已经整合至集控服务器，对外输出为IEC104协议。风力发电机组数据在原项目集控中心展示的同时，做到掌上实施监控和查看，实现风力发电机组运行状态、数据采集上云等监控要求。

项目需求：需要实现4套机组IEC104协议数据的采集和云平台展示。

二、风力发电机组数据采集

2.1 机组信息

4组风力发电机组分布在3个集控服务器，根据IEC104协议点表信息实施采集解析。

2.2 数据采集实施流程

采集机组IEC104协议数据，4G无线方式上云，所用采集产品为我们公司通讯管理机搭配通用管理软件实施采集，硬件产品包含：通讯主机、电源适配器、4G吸盘天线等

实施网络拓扑图

现场通过有线网口形式连通集控服务器和通讯管理机数据通道，根据数据点表信息，服务器IP地址信息，使用配套的通用管理软件实施采集。

现场安装实施图

远程调试配置软件实施点表采集测试，实现本地数据采集，成功采集风机机组数据，验证数据正确性。关于风机运行状态，模拟值（0-9）分别代表风力发电机组的实际运行状态（8个运行状态）的转换。转换成功后，再配置到云平台展示（手机APP同步展示）。

本地软件采集数据展示

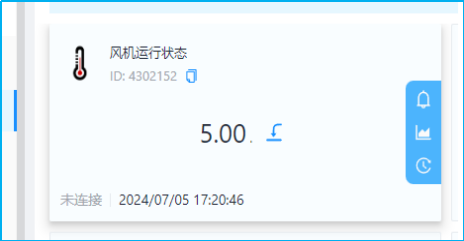

风力发电机组状态模拟值

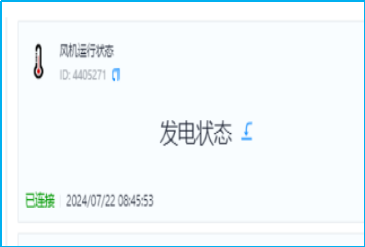

风力发电机组状态模拟值转换为实际状态体现

三、平台数采成果展示
