一、项目背景及需求

1.1 实施地点：

项目地位于中国石化上海石油化工股份有限公司，产线：1500吨碳纤维装置纺丝机1-4号线。

1.2 项目背景及需求：

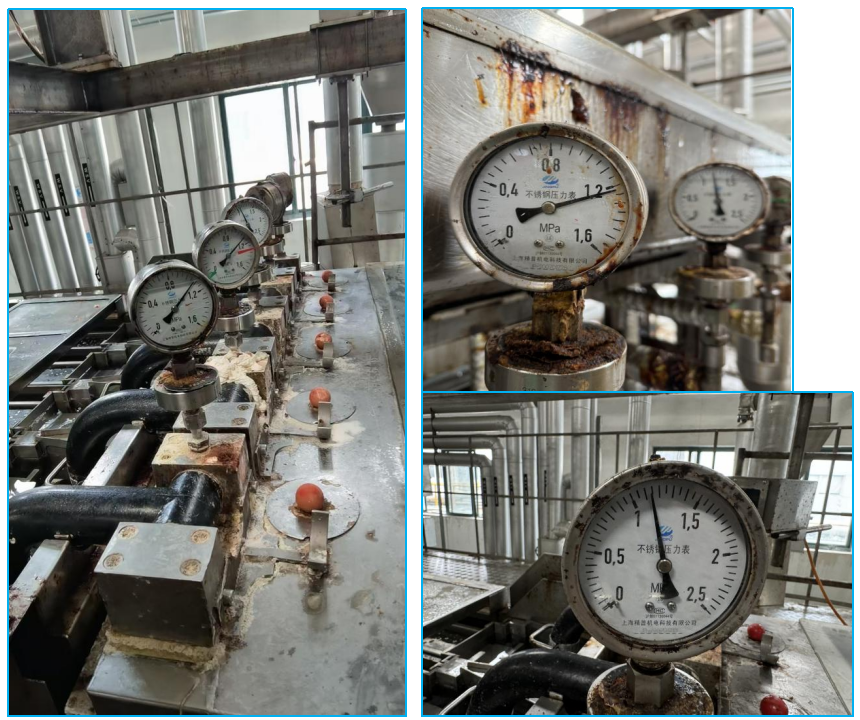

车间生产产线配套机械类仪表的数据采集存在难点，针对机械式压力表的数据采集，仪表没有特定的对外通讯接口，对应环境存在腐蚀性，施工难度大。需要实现实时数据采集，达到产线数据指标的有效监控。根据项目背景及实施难度，我们作为产品及配套方案供给方配合实施方（长江院）定制无线定时拍照相机图像识别方案，实现采集指针式压力表的数值并记录，摄像机可以通过图像分析抄表，可实现对历史数据进行分析追溯，并要求内网环境实现数据采集和传输。

一、技术参数及实施方案

2.1 技术方法及路线：

针对本次智能抄表的指针表，以及检测环境等因素，拟采用摄像拍照，无线数据传输，视觉识别的方式进行指针表数据读取、存储和分析；采用1个或2个摄像头拍摄一排表（5个）。

2.2 实施硬件产品及实施技术方案

硬件产品，按照要求，需要内网环境下实施，采用我们公司配套定时拍照相机（SC-GP-CAM），POE供电版本，做到信号供电共用同一根网线，减少施工布线复杂度。考虑现场腐蚀情况，长江院为产品定做防护外壳。

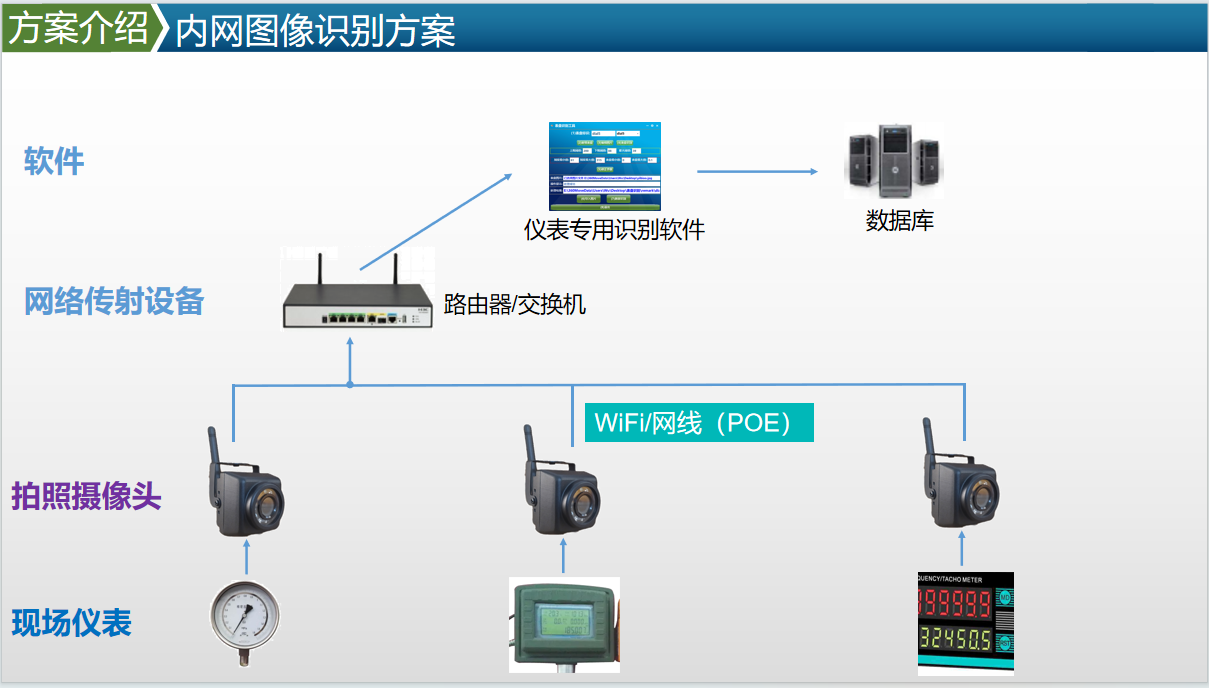

技术实施方案

2.3 技术指标：

（1）在保证表盘无脏污、水雾、玻璃碎裂等情况下识别准确率≥99.5%；拍摄照片必须清晰，仪表刻度、数字能够清晰分辨；

（2）抄表频率≤1分钟/次，可调整采集频率；

（3）系统稳定运行周期≥60天；单次故障处理时间＜24h，软件问题导致的故障停机率＜1%（硬件视情况而定）；

（4）数据存储时间≥6个月；

（5）防护等级 IP65，工作环境温度-10°C～50°C，湿度0～95%(非冷凝)；

一、现场实施及调试

根据现场仪表布局，合计提供4套相机，其中2套相机覆盖2个指针表、2套相机覆盖3个指针表，现场存在腐蚀性环境，确保相机不被腐蚀，长江院跟进实施实际环境，为相机增加防暑罩（参考下图安装图例）

现场安装

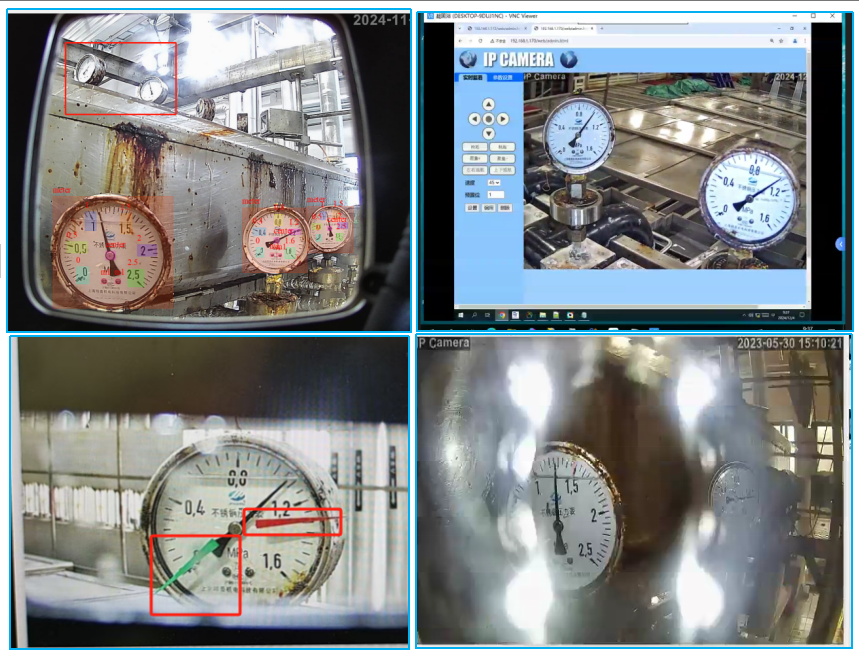

对接调试

现场对接调试，配合实施方微调相机位置，清理相机表盘（保证表盘清晰度等），一一排除影响因素：表盘标签去除、避免防护罩水雾、改变安装位置避免光源反射等。

一、实施成果

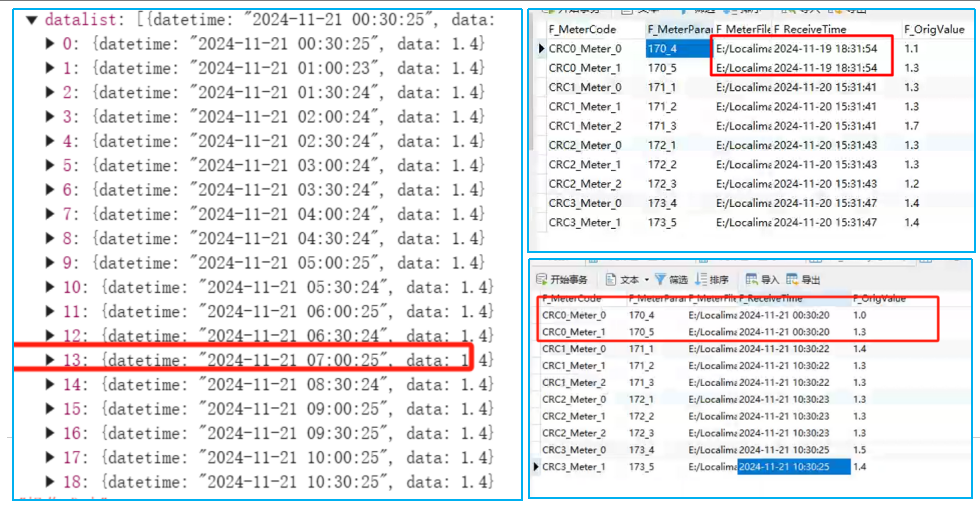

按照项目方要求，图像识别方式，数据采集成功后，数据存入数据库，并实现图像路径与识别结果实现一一对应关系。

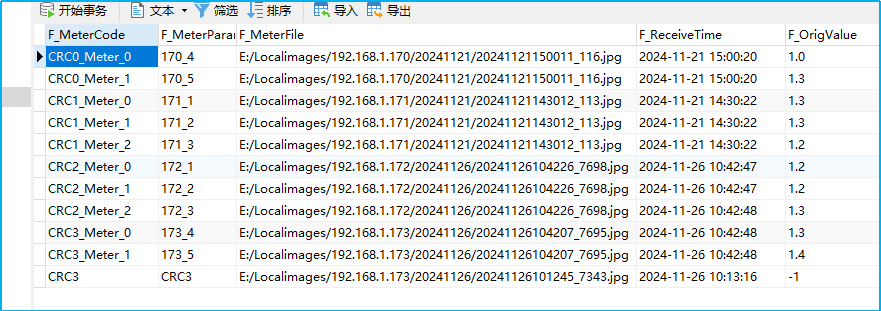

图片存储路径及对应识别数值
