1 项目背景

xx新能源龙头企业，为全面贯彻高质量发展要求，坚定工业强省战略，推动制造业数字化转型为路径，以产业科技创新为动力，促进产业链群融合互动发展，加快推进新型工业化建设。

2 项目需求及现场调研

采集设备工艺参数，打造数字孪生3D可视化平台，实时展示车间实况。

工厂情况：

数采设备清单：

3 数采架构

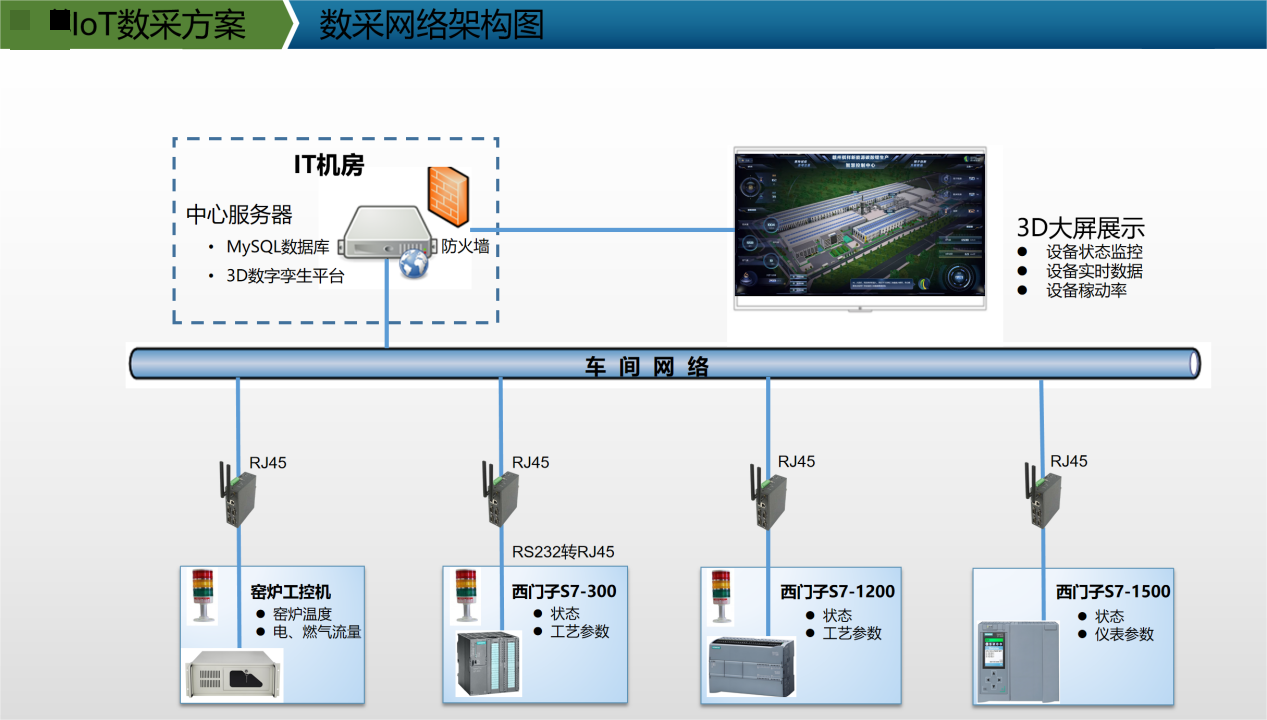

通过智能网关将窑炉、压机、MVR、三合一4种设备的数据采集到中心服务器，存入到MySQL数据库，再通过3D数字孪生平台将数据进行展示。

4 现场实施

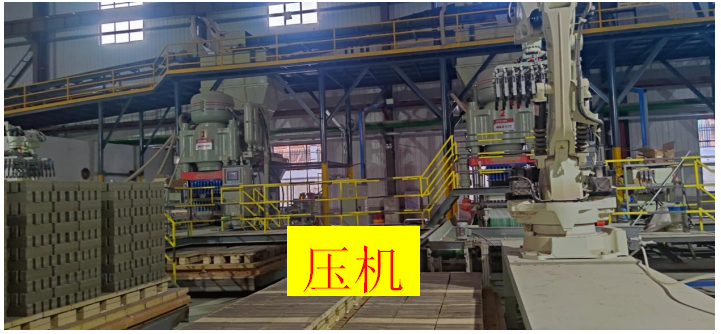

压机：控制器西门子S7-300，自带串口通信，加装串口转网口模块，通过网线连接到智能网关，实现数据采集。

三合一搅拌设备：控制器西门子S7-1200，通过控制柜内的交换机直接访问PLC，实现采集数据。

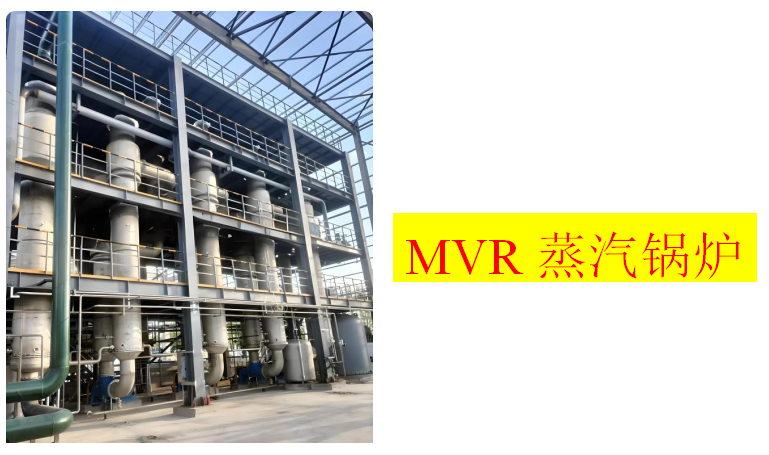

MVR蒸汽锅炉：控制器西门子S7-1500，通过控制柜内的交换机直接访问PLC，实现采集数据。

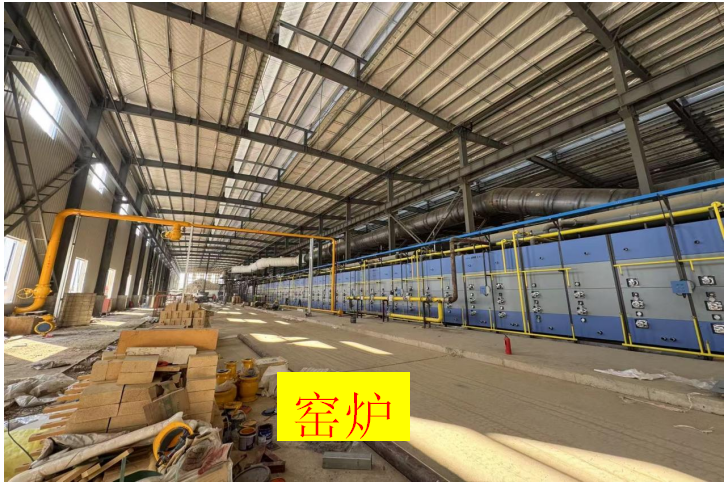

窑炉：控制器工控机，通过软件协议对接到智能网关，实现数据采集。

5 数据采集、存储及展示

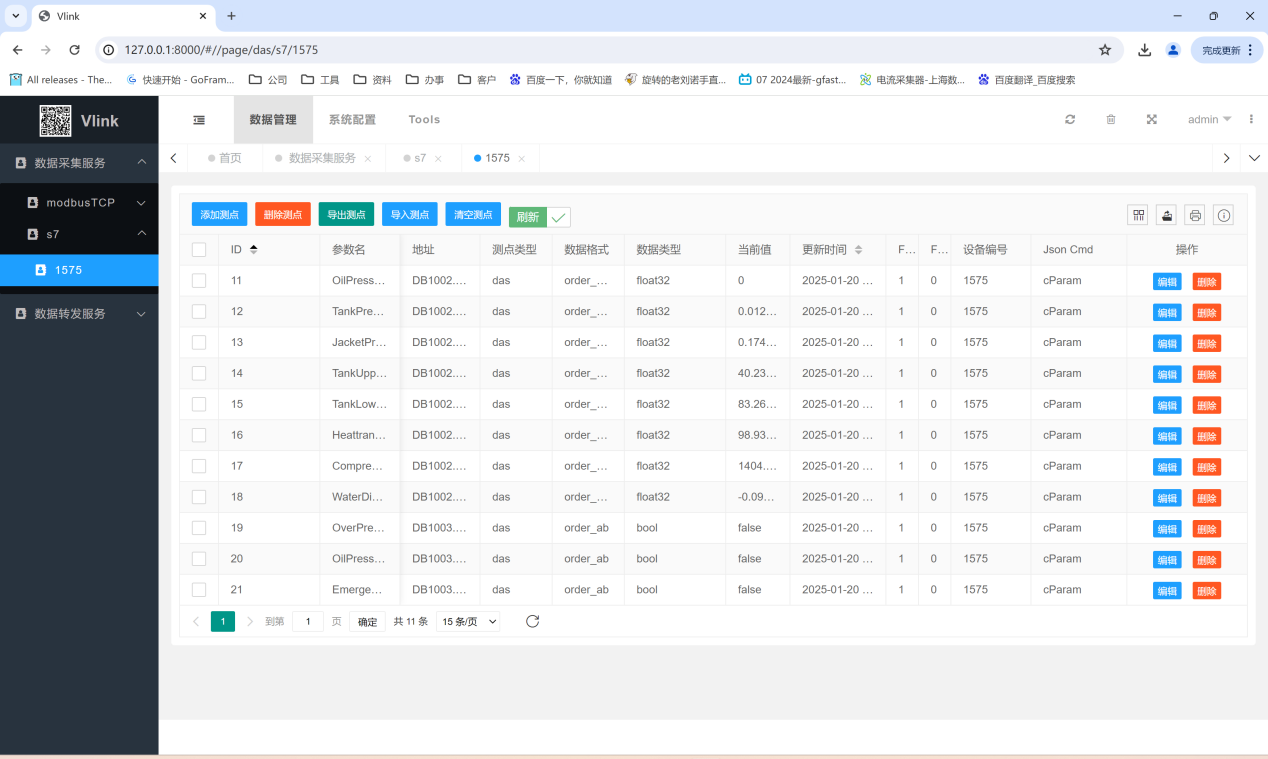

u 网关采集PLC数据

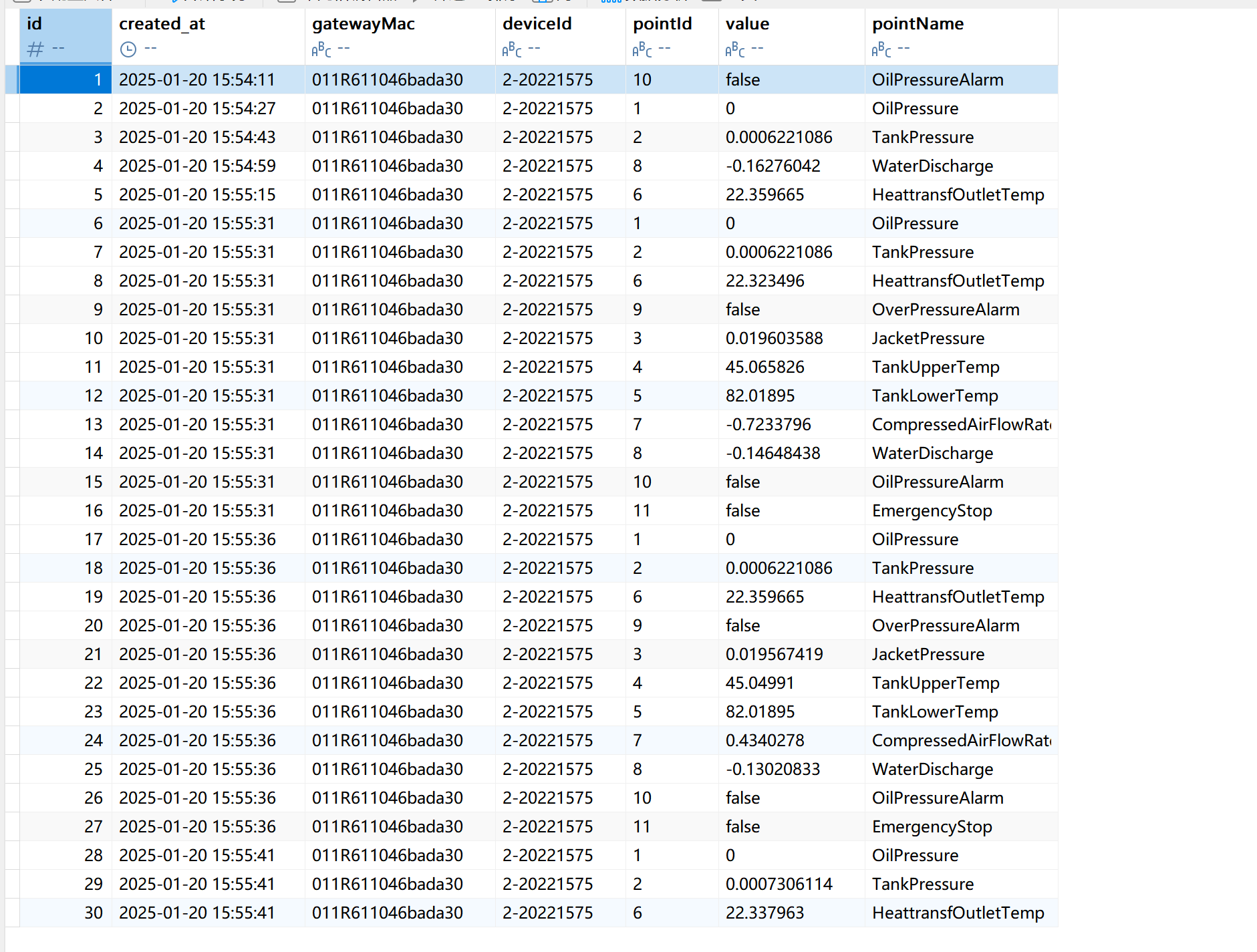

u 将数据写入到MySQL数据库

u 3D大屏系统展示数据

6 设备机联情况
