浦江XX光电设备采集项目案例

Mar,21,2025 << Return list

1 项目背景

随着物联网（IoT）技术的快速发展，浦江XX光电技术有限公司作为LED显示屏和照明领域的领先企业，正积极拥抱数字化转型，通过引入IoT平台配合MES系统优化生产流程、提升产品智能化水平、开拓新商业模式，希望能在激烈的市场竞争中保持领先地位。

2 项目需求及现场调研

采集设备工艺参数，与MES系统一起打造智能化、数字化车间，通过看板实时展示车间实况。

工厂情况：

设备利用率低、缺乏实时监控和预警机制、问题发现和解决不及时、质量难以管控，没有好的提效方法。


Ø 注塑车间


Ø SMT车间：


图片4.png 图片5.png

Ø 波峰焊设备：


数采设备清单：

序号	设备编号	设备名称	型号	客户需求	数采方案	联网方式
1	PSC170027	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度	ORC识别采集	无线
2	PSC170028	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度		无线
3	PSC170029	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度		无线
4	PSC220018	回流焊	JTR-1000(10温区）	温区设定温度、温区实际温度		无线
5	PSC170272	全热风回流焊机	HS-0802	温区温度、环境温度、实际温度	http协议采集	无线
6	PSC170335	波峰焊	E-FLOW-350	工艺参数	http协议采集	无线
7	PSC200076	注塑机	JM258T	工艺参数	震雄网关modbusTCP协议采集	无线
8	PSC170317	注塑机	JM328-MK6震雄	工艺参数		无线
9	PSC170752	注塑机	JM168-MK6	工艺参数		无线
10	PSC170753	注塑机	JM258-MK6	工艺参数		无线
11	PSC200016	注塑机	JM168-MK6	工艺参数		无线
12	PSC200017	全电动注塑机	VE1500	工艺参数	opcua协议采集	无线
13	PSC200075	注塑机	VE1500	工艺参数		无线
14	PSC170847	注塑机	VE1500	工艺参数		无线
15	PSC170905	注塑机	VE1900	工艺参数		无线
16	PSC200077	注塑机	PT400	工艺参数	SCPI命令格式串口采集	无线
17	PYQ230003	LCR数字电桥	ZX8516B-1X	工艺参数		无线
18	PYQ230004	漏电流测试仪	ZX6589-800V	工艺参数		无线
19	PYQ190012	功率计	AWE1611 肇庆爱特	工艺参数	modbusRTU协议采集	无线
20	PYQ190013	功率计	AWE1611 肇庆爱特	工艺参数		无线
21	PYQ190015	功率计	AWE1611 肇庆爱特	工艺参数		无线
22	PSC240078	注塑机	AZ300T-S529	工艺参数	modbusTCP协议采集	无线

3 数采架构

安腾注塑机、海天长飞亚注塑机和震雄注塑机数据直接对接到组态王；

回流焊和波峰焊设备通过OCR识别技术将数据通过MQTT协议对接到组态王

力劲注塑机和性能测试仪通过私有协议采集将数据通过MQTT协议对接到组态王。


4 数采展示

波峰焊数据


力劲注塑机数据


回流焊截图OCR技术识别数据

LCR数字电桥数据



功率计数据

5 数据存储及展示

u 数据写入到SQLServer数据库

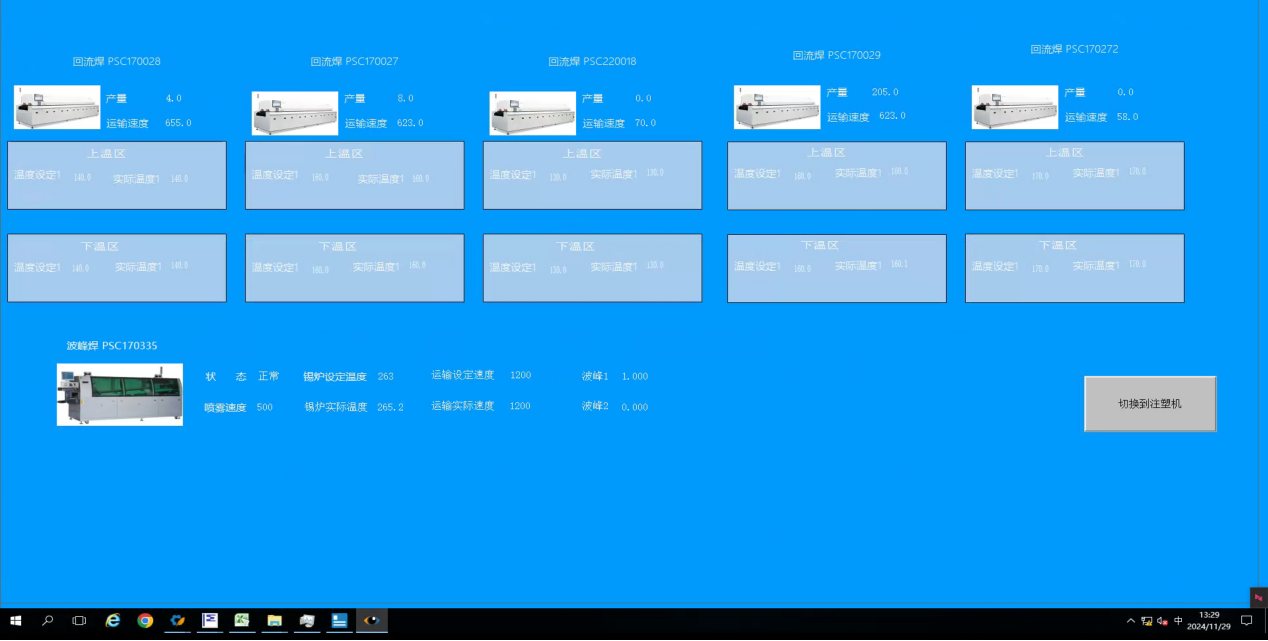

u 组态王数据展示

6 设备清单

序号	设备编号	设备名称	型号	客户需求	数采方案	联网方式	是否已机联
1	PSC170027	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度	ORC识别采集	无线	是
2	PSC170028	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度		无线	是
3	PSC170029	无铅电脑热风回流焊	FLW-KR1060	温区温度、环境温度、实际温度		无线	是
4	PSC220018	回流焊	JTR-1000(10温区）	温区设定温度、温区实际温度		无线	是
5	PSC170272	全热风回流焊机	HS-0802	温区温度、环境温度、实际温度	http协议采集	无线	是
6	PSC170335	波峰焊	E-FLOW-350	工艺参数	http协议采集	无线	是
7	PSC200076	注塑机	JM258T	工艺参数	震雄网关modbusTCP协议采集	无线	是
8	PSC170317	注塑机	JM328-MK6震雄	工艺参数		无线	是
9	PSC170752	注塑机	JM168-MK6	工艺参数		无线	是
10	PSC170753	注塑机	JM258-MK6	工艺参数		无线	是
11	PSC200016	注塑机	JM168-MK6	工艺参数		无线	是
12	PSC200017	全电动注塑机	VE1500	工艺参数	opcua协议采集	无线	是
13	PSC200075	注塑机	VE1500	工艺参数		无线	是
14	PSC170847	注塑机	VE1500	工艺参数		无线	是
15	PSC170905	注塑机	VE1900	工艺参数		无线	是
16	PSC200077	注塑机	PT400	工艺参数	SCPI命令格式串口采集	无线	是
17	PYQ230003	LCR数字电桥	ZX8516B-1X	工艺参数		无线	是
18	PYQ230004	漏电流测试仪	ZX6589-800V	工艺参数		无线	是
19	PYQ190012	功率计	AWE1611 肇庆爱特	工艺参数	modbusRTU协议采集	无线	是
20	PYQ190013	功率计	AWE1611 肇庆爱特	工艺参数		无线	是
21	PYQ190015	功率计	AWE1611 肇庆爱特	工艺参数		无线	是
22	PSC240078	注塑机	AZ300T-S529	工艺参数	modbusTCP协议采集	无线	是
