1 项目背景及需求

项目地点：浙江省绍兴金祥惠纺织印染厂

绍兴金祥惠纺织印染有限公司成立于2007年5月，原名为绍兴县金祥惠纺织印染有限公司，公司位于绍兴市柯桥区马鞍街道征海路1688号，是一家专业从事各类纺织面料染整加工的企业。

项目背景：印染厂能耗监测

为实现工厂内部能耗统计，做到水电煤数据实时监控，现在对

电表、水表燃气表、电力能效监测终端数据采集。尤其是针对机械式水表不具备对外通讯接口、国网协议电表485通讯接口被占用或者电表被铅封的情况实施数据采集。实现低成本、简易布线、无线传输方式实现数据采集。

1.1 国网电表数据远程实时采集

厂区内电表

1.2 工业水表、燃气表数据视觉采集

燃气表

工业水表

1.3 电力能效监测终端数据采集

电力能效监测终端

此设备品牌林洋，型号TLY2565，支持645协议，可以通过485接口采集数据，需要4G方式传输至客户平台。

2 项目技术方案

2.1 电表采集方案

采用我们主推4G红外抄表产品（SC-GP-IR4G），利用电表的红外通讯口数据采集，4G方式传输客户平台，实现非侵入安装采集。

电表采集方案

2.2 水表、燃气表采集方案

厂区内工业水表、燃气表采集使用微功耗无线拍照抄表器（SC-LP-CAM)，进行OCR识别，数据传输至平台。

水表、燃气表采集方案

2.3 电力能效监测终端数据采集方案

TLY2565电力能效监测终端支持485通讯，RS-485接口通信协议可选配支持 DL/T645。

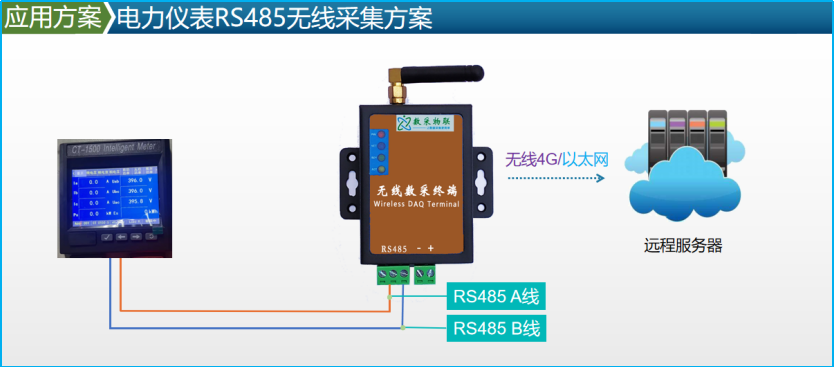

电力能效监测终端数据采集方案

3 现场实施流程及安装对接

3.1 电表数据采集现场安装

电表采集对接较为简单，先把4G红外抄表的探头对准电表红外通讯口，然后固定，再把采集设备上电，技术远程调试协议后，即可实时采集电表数据推送客户平台，普通工人即可安装，大大减少人工成本。

现场需要注意：本身配套的吸盘天线等需要放到开阔的位置，避免密闭环境影响4G信号传输。

4G红外抄表器现场安装图

3.2 水表燃气表现场安装采集

微功耗无线拍照抄表器直接覆盖在水表、燃气表上面，扎带或者3m胶固定，设备好拍照频率，定时传输至平台进行数据识别。此设备具有防爆、电池供电、低功耗等特性适合燃气表现场安装。

微功耗无线拍照抄表器现场安装图

3.3 电力能效监测终端数据采集

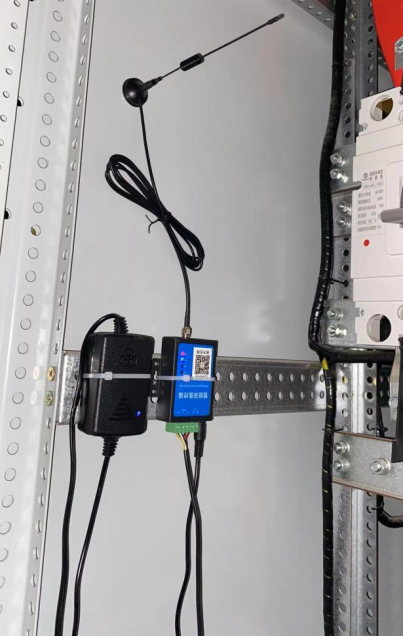

现场采集器安装接线图

终端提供485接口，通信协议支持 DL/T 645。可以通过485接口双绞线与我司4G采集模块连接，远程调试协议进行数据采集，4G方式推送客户指定的第三方云平台。

4 数据推送第三方格式

我司4G设备支持数据直接推送第三方，默认免费TCP/UDP传输协议，JSON数据格式。以下为客户服务器收到数据格式。

5 园区部分仪表清单
