smt工厂图像识别案例

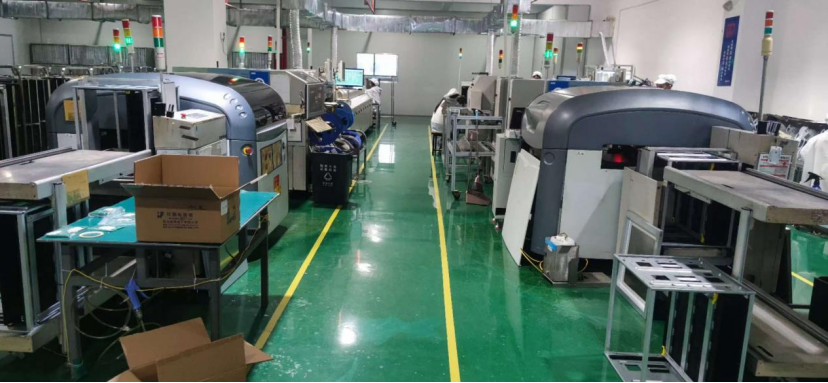

SMT车间照片

车间照片

如上图所示，位于浙江义乌SMT工厂，贴片机的上位机软件有数值显示界面，可以显示贴片机的运行状态数据。项目需求是采集设备运行状态数据，按照MQTT网络协议上传到MES系统。

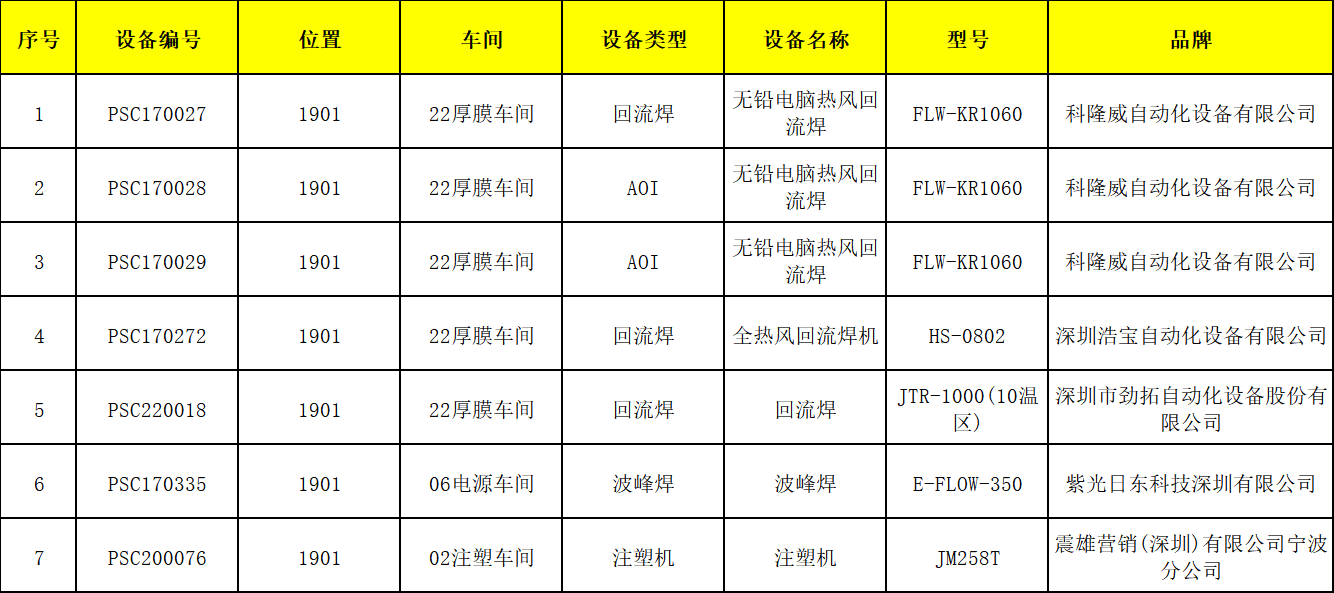

以下是项目调研的设备清单：

如果想要获取贴片机的运行数据对接MES系统，就需要联系贴片机厂家，开通授权，收费价格很高，预计5~10万。

车间SMT设备上位机照片

因此，为了帮客户降低实施成本，我们选取了屏幕识别方案。即采取了定时截屏，识别屏幕上软件界面数据的折中方案。采用我司提供的仪表识别专用软件。

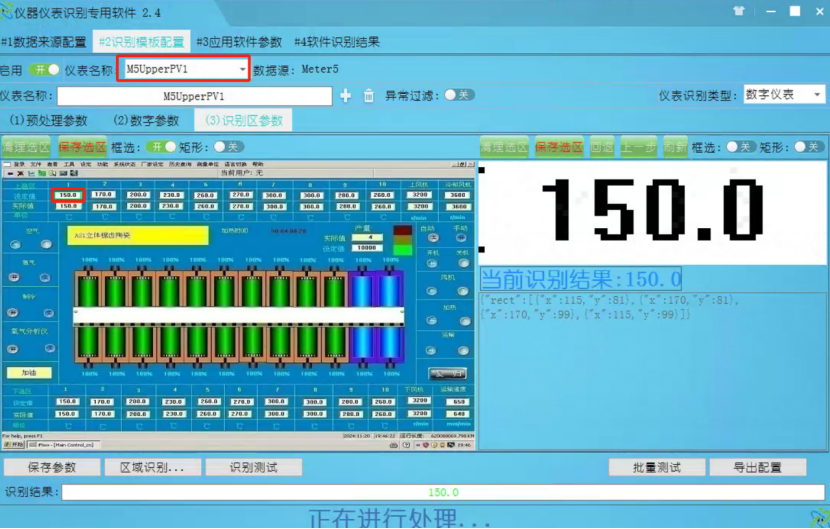

屏幕识别软件界面

因如上图所示，将屏幕数值识别后，按照要求的mqtt协议，json格式上传数据，接入MES系统。此方案省去了协议对接的麻烦，成本仅为开通授权费的十分之一左右。

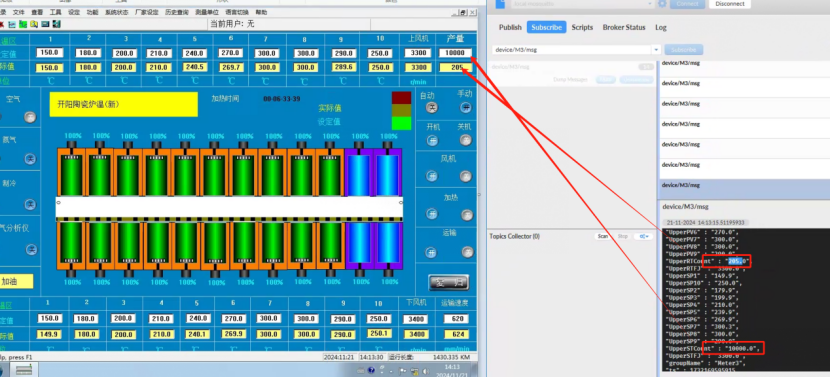

MQTT协议数据上传调试界面
